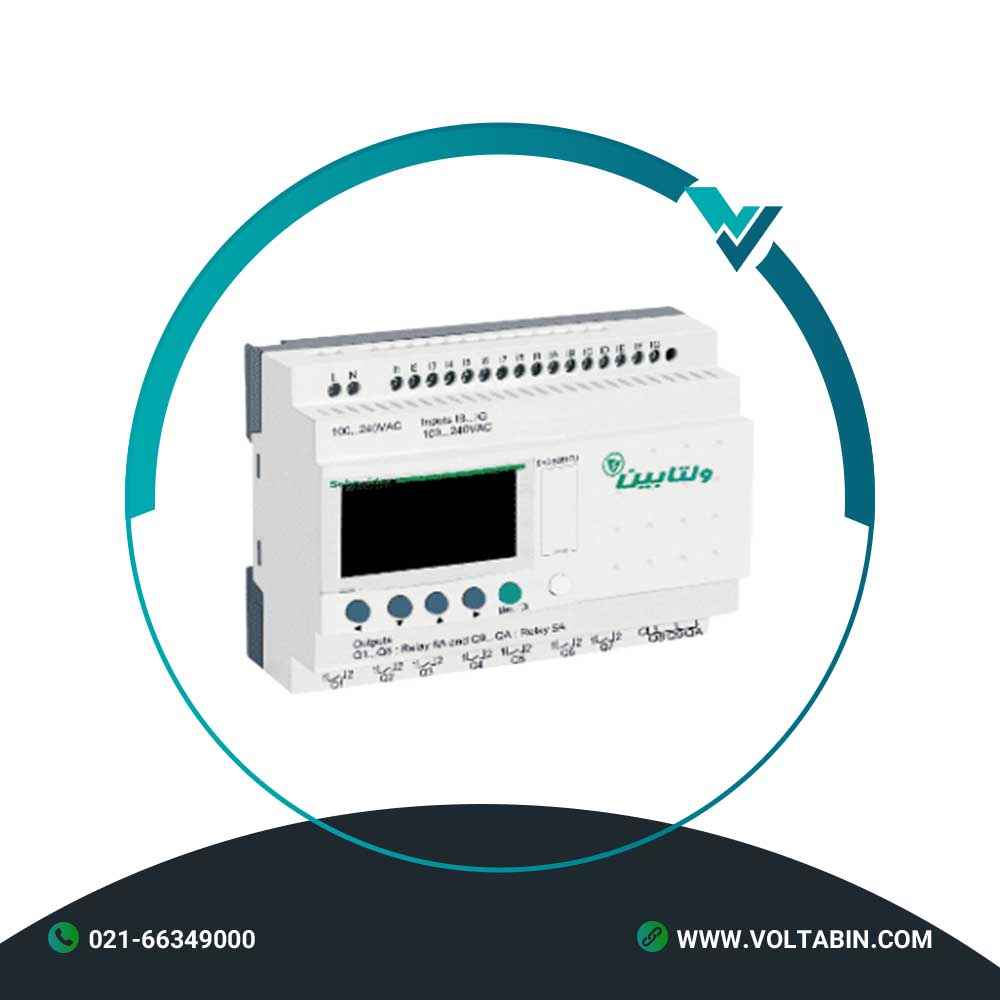

رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B
- Simple ladder programming, adapted for non-specialists
- Discovery package, coming with Zelio Soft programming software: the simplest way to learn and use this relay
- Built-in EEPROM flash memory for data backup up to 10 years: easy-to-recover after a power shortage or incident
- More I/O than SR2 model, for larger applications
Range of product Zelio Logic Product or component type Modular smart relay local display With Number or control scheme lines 0…500 with FBD programming
0…240 with ladder programmingCycle time 6…90 ms Backup time 10 years at 25 °C Clock drift 12 min/year at 0…55 °C
6 s/month at 25 °CChecks Program memory on each power up [Us] rated supply voltage 24 V Supply voltage limits 20.4…28.8 V Supply frequency 50/60 Hz Maximum supply current 280 mA (without extension)
415 mA (with extensions)Power consumption in VA 10 VA with extensions
7.5 VA without extensionIsolation voltage 1780 V Protection type Against inversion of terminals (control instructions not executed) Discrete input number 16 Discrete input voltage 24 V AC Discrete input current 4.4 mA Discrete input frequency 47…53 Hz
57…63 HzVoltage state 1 guaranteed >= 14 V for discrete input Voltage state 0 guaranteed <= 5 V for discrete input Current state 1 guaranteed >= 2 mA (discrete input) Current state 0 guaranteed <= 0.5 mA (discrete input) Input impedance 4.6 kOhm for discrete input Number of outputs 10 relay Output voltage limits 5…30 V DC (relay output)
24…250 V ACContacts type and composition NO for relay output Output thermal current 5 A for 2 outputs for relay output
8 A for 8 outputs for relay outputElectrical durability AC-12: 500000 cycles at 230 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
AC-15: 500000 cycles at 230 V, 0.9 A for relay output conforming to EN/IEC 60947-5-1
DC-12: 500000 cycles at 24 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
DC-13: 500000 cycles at 24 V, 0.6 A for relay output conforming to EN/IEC 60947-5-1Switching capacity in mA >= 10 mA at 12 V (relay output) Operating rate in Hz 0.1 Hz (at Ie) for relay output
10 Hz (no load) for relay outputMechanical durability 10000000 cycles for relay output [Uimp] rated impulse withstand voltage 4 kV conforming to EN/IEC 60947-1 and EN/IEC 60664-1 Clock With Response time 50 ms with ladder programming (from state 0 to state 1) for discrete input
50 ms with ladder programming (from state 1 to state 0) for discrete input
50…255 ms with FBD programming (from state 0 to state 1) for discrete input
50…255 ms with FBD programming (from state 1 to state 0) for discrete input
10 ms (from state 0 to state 1) for relay output
5 ms (from state 1 to state 0) for relay outputConnections – terminals Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) semi-solid
Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) solid
Screw terminals, 1 x 0.25…1 x 2.5 mm² (AWG 24…AWG 14) flexible with cable end
Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) solid
Screw terminals, 2 x 0.25…2 x 0.75 mm² (AWG 24…AWG 18) flexible with cable endTightening torque 0.5 N.m Overvoltage category III conforming to EN/IEC 60664-1 Net weight 0.4 kg Immunity to microbreaks 10 ms repeated 20 times Product certifications GOST
GL
UL
CSA
C-TickStandards EN/IEC 61000-4-5
EN/IEC 61000-4-11
EN/IEC 61000-4-2 level 3
EN/IEC 61000-4-6 level 3
EN/IEC 60068-2-6 Fc
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-3
EN/IEC 61000-4-12IP degree of protection IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529Environmental characteristic EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2Disturbance radiated/conducted Class B conforming to EN 55022-11 group 1 Pollution degree 2 conforming to EN/IEC 61131-2 Ambient air temperature for operation -20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2Ambient air temperature for storage -40…70 °C Operating altitude 2000 m Maximum altitude transport 3048 m Relative humidity 95 % without condensation or dripping water Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6.8 cm Package 1 Width 10.0 cm Package 1 Length 13.5 cm Package 1 Weight 383.0 g Unit Type of Package 2 S03 Number of Units in Package 2 20 Package 2 Height 30.0 cm Package 2 Width 30.0 cm Package 2 Length 40.0 cm Package 2 Weight 8.204 kg
رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B با برخورداری از درگاه‌های ورودی و خروجی (I/O) بیشتر نسبت به مدل‌های SR2 برای کاربردهای بزرگ‌تر، قابلیت برنامه‌نویسی ساده نردبانی (Ladder)، نرم‌افزار کاربردی Zelio Soft و حافظه فلش داخلی EEPROM با ماندگاری داده تا ۱۰ سال، یک ابزار کنترل دقیق و منعطف از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای اتوماسیون طراحی شده است. استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B در خطوط تولید و تابلوهای فرمان، امکان مدیریت آسان سیستم‌ها را حتی برای تکنسین‌های غیرمتخصص فراهم می‌کند. این دستگاه با داشتن ظرفیت کنترلی بالا و طراحی ماژولار، انتخابی ایده‌آل برای محیط‌های صنعتی است که نیازمند مدیریت تعداد سنسورها و عملگرهای بیشتری هستند.
مشخصات فنی رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B
| مشخصه | مقدار |
|---|---|
| نوع محصول | رله هوشمند ماژولار (Modular Smart Relay) |
| سری | Zelio Logic 3 (Harmony Relay) |
| مدل دقیق | SR3B261B |
| زبان برنامه‌نویسی | Ladder (برنامه‌نویسی نردبانی ساده و منعطف برای غیرمتخصصان) |
| نرم‌افزار همراه | نرم‌افزار اختصاصی Zelio Soft (ساده‌ترین راهکار یادگیری و برنامه‌نویسی) |
| ظرفیت ورودی/خروجی (I/O) | دارای I/O بیشتر نسبت به سری SR2 ( سیستم را برای اپراتورها تسهیل می‌کند. |
تعداد I/O بیشتر برای کاربردهای گسترده‌تر
یکی از برتری‌های مهم رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B نسبت به مدل‌های پایه SR2، تعداد پورت‌های ورودی و خروجی بیشتر آن است. این مزیت به مهندسین اجازه می‌دهد تا تجهیزات جانبی، حسگرها و عملگرهای بیشتری را به سیستم متصل کرده و پروژه‌های اتوماسیون بزرگ‌تری را با یک دستگاه واحد مدیریت نمایند.
حافظه فلش EEPROM با ذخیره ۱۰ ساله داده‌ها
این کنترلر مجهز به حافظه فلش داخلی EEPROM است که تنظیمات و داده‌های برنامه را تا ۱۰ سال بدون نیاز به تغذیه خارجی حفظ کرده و پس از نوسانات برق یا حوادث ناگهانی، امکان بازیابی سریع و ایمن تنظیمات را فراهم می‌کند.
کاربردهای صنعتی
اتوماسیون ماشین‌آلات و خطوط تولید
در خطوط تولیدی مدرن، استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B به دلیل درگاه‌های I/O فراوان و پایداری بالا، جهت کنترل هماهنگ موتورها و عملگرها، یک ضرورت برای افزایش بهره‌وری و کاهش زمان توقف خط تولید است.
صنایع بسته‌بندی و فرآوری
این رله به دلیل انعطاف‌پذیری در برنامه‌نویسی و ساختار ماژولار، در صنایع بسته‌بندی و فرآوری مواد غذایی برای کنترل دقیق چرخه تولید و مانیتورینگ پارامترها به‌خوبی به کار گرفته می‌شود.
سیستم‌های کنترل و مانیتورینگ تأسیسات
برای نظارت بر تجهیزات ساختمان، سیستم‌های تهویه مطبوع (HVAC) و مدیریت پمپ‌ها، رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B بستری مطمئن برای مدیریت فانکشن‌های کنترلی فراهم می‌کند.
قیمت و خرید رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B
برای استعلام قیمت دقیق رله هوشمند ماژولار زیلیو لاجیک مدل SR3B261B و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، نمایندگی معتبر تجهیزات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین تمامی محصولات را با تضمین اصالت و موجودی در انبار به شما عرضه می‌کنیم.
