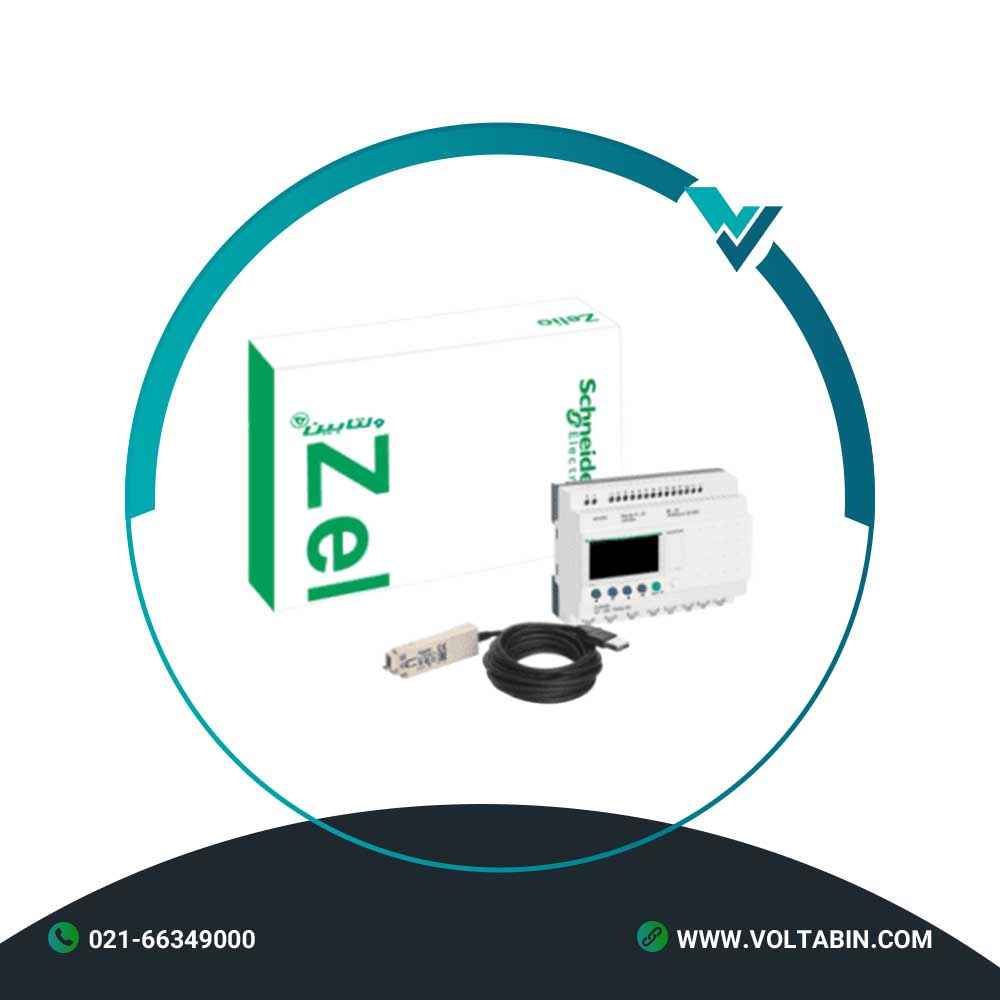

پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU
- Simple ladder programming, adapted for non-specialists
- Discovery package, coming with Zelio Soft programming software: the simplest way to learn and use this relay
- Built-in EEPROM flash memory for data backup up to 10 years: easy-to-recover after a power shortage or incident
Range of product Zelio Logic Product or component type Modular discovery packs Discrete input number 16 Number of outputs 10 relay kit composition Cable PC SR2USB01 for connection to PC
SR3B261FUInput/output number 26 local display With Number or control scheme lines 120 with ladder programming
0…200 with FBD programmingCycle time 6…90 ms Backup time 10 years at 25 °C Clock drift 12 min/year at 0…55 °C
6 s/month at 25 °CChecks Program memory on each power up [Us] rated supply voltage 100…240 V Supply voltage limits 85…264 V Supply frequency 50/60 Hz Maximum supply current 100 mA at 100 V (without extension)
50 mA at 240 V (without extension)
60 mA at 240 V (with extensions)
80 mA at 100 V (with extensions)Power consumption in VA 12 VA without extension
17 VA with extensionsIsolation voltage 1780 V Protection type Against inversion of terminals (control instructions not executed) Discrete input voltage 100…240 V AC Discrete input current 0.6 mA Discrete input frequency 47…53 Hz
57…63 HzVoltage state 1 guaranteed >= 79 V for discrete input Voltage state 0 guaranteed <= 40 V for discrete input Current state 1 guaranteed >= 0.17 mA (discrete input) Current state 0 guaranteed <= 0.5 mA (discrete input) Input impedance 350 kOhm for discrete input Output voltage limits 5…30 V DC (relay output)
24…250 V ACContacts type and composition NO for relay output Output thermal current 5 A for 2 outputs for relay output
8 A for 8 outputs for relay outputElectrical durability AC-12: 500000 cycles at 230 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
AC-15: 500000 cycles at 230 V, 0.9 A for relay output conforming to EN/IEC 60947-5-1
DC-12: 500000 cycles at 24 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
DC-13: 500000 cycles at 24 V, 0.6 A for relay output conforming to EN/IEC 60947-5-1Switching capacity in mA >= 10 mA at 12 V (relay output) Operating rate in Hz 0.1 Hz (at Ie) for relay output
10 Hz (no load) for relay outputMechanical durability 10000000 cycles for relay output [Uimp] rated impulse withstand voltage 4 kV conforming to EN/IEC 60947-1 and EN/IEC 60664-1 Clock With Response time 50 ms with ladder programming (from state 0 to state 1) for discrete input
50 ms with ladder programming (from state 1 to state 0) for discrete input
50…255 ms with FBD programming (from state 0 to state 1) for discrete input
50…255 ms with FBD programming (from state 1 to state 0) for discrete input
10 ms (from state 0 to state 1) for relay output
5 ms (from state 1 to state 0) for relay outputConnections – terminals Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) semi-solid
Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) solid
Screw terminals, 1 x 0.25…1 x 2.5 mm² (AWG 24…AWG 14) flexible with cable end
Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) solid
Screw terminals, 2 x 0.25…2 x 0.75 mm² (AWG 24…AWG 18) flexible with cable endTightening torque 0.5 N.m Overvoltage category III conforming to EN/IEC 60664-1 Net weight 0.85 kg Immunity to microbreaks 10 ms Product certifications GL
UL
C-Tick
CSA
GOSTStandards EN/IEC 61000-4-5
EN/IEC 61000-4-2 level 3
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-3
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-6 level 3
EN/IEC 61000-4-11
EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-12IP degree of protection IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529Environmental characteristic EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2Disturbance radiated/conducted Class B conforming to EN 55022-11 group 1 Pollution degree 2 conforming to EN/IEC 61131-2 Ambient air temperature for operation -20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2Ambient air temperature for storage -40…70 °C Operating altitude 2000 m Maximum altitude transport 3048 m Relative humidity 95 % without condensation or dripping water Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6.3 cm Package 1 Width 15.5 cm Package 1 Length 23.5 cm Package 1 Weight 532.0 g Unit Type of Package 2 S03 Number of Units in Package 2 10 Package 2 Height 30.0 cm Package 2 Width 30.0 cm Package 2 Length 40.0 cm Package 2 Weight 5.817 kg
پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU با قابلیت برنامه‌نویسی ساده به زبان نردبانی (Ladder)، نرم‌افزار تخصصی Zelio Soft و حافظه فلش داخلی EEPROM با نگهداری داده تا ۱۰ سال، یک راه‌کار کنترلی و اتوماسیون قدرتمند و دقیق از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای اتوماسیون طراحی شده است. استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU در خطوط تولید و تابلوهای کنترل، امکان مدیریت آسان سیستم‌ها را حتی برای افراد غیرمتخصص فراهم می‌کند. این دستگاه با داشتن پکیج آموزشی و کاربردی (Discovery Package) و حافظه پشتیبان قدرتمند، انتخابی ایده‌آل برای محیط‌های صنعتی است که نیازمند دقت، سادگی و قابلیت اطمینان بالا هستند.
مشخصات فنی پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU
| مشخصه | مقدار |
|---|---|
| نوع محصول | پکیج رله هوشمند / مینی پی‌ال‌سی (Smart Relay Discovery Pack) |
| سری | Zelio Logic 2 (Harmony Relay) |
| مدل دقیق | SR3PACK2FU |
| زبان برنامه‌نویسی | Ladder (برنامه‌نویسی نردبانی ساده و منعطف) |
| نرم‌افزار همراه | نرم‌افزار اختصاصی Zelio Soft |
| نوع حافظه پشتیبان | حافظه فلش EEPROM داخلی |
| مدت زمان نگهداری داده | تا ۱۰ سال بدون نیاز به برق |
| وضعیت موجودی | موجود در انبار (تاسیسات توزیع ولتابین) |
| قابلیت‌ها | بازیابی سریع پس از قطع برق، یادگیری و کاربری آسان، تطبیق‌پذیری بالا |
مزایای استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU
برنامه‌نویسی ساده و متناسب با نیاز کاربران
این محصول با پشتیبانی از برنامه‌نویسی ساده Ladder، به گونه‌ای توسعه یافته که حتی برای افراد غیرمتخصص در حوزه اتوماسیون نیز کاملاً قابل فهم و کاربردی است. این ویژگی در پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU باعث می‌شود تا پیاده‌سازی لاجیک‌های کنترلی با حداقل زمان و بدون خطا انجام پذیرد.
پکیج کامل آموزشی به همراه نرم‌افزار Zelio Soft
این محصول به عنوان یک Discovery Package ارائه می‌شود که همراه با نرم‌افزار کاربردی Zelio Soft است. این نرم‌افزار ساده‌ترین و روان‌ترین روش برای یادگیری، برنامه‌نویسی، شبیه‌سازی و راه‌اندازی رله‌های هوشمند را در اختیار مهندسین و تکنسین‌ها قرار می‌دهد.
حافظه فلش EEPROM داخلی با ماندگاری ۱۰ ساله
این رله هوشمند دارای حافظه فلش داخلی EEPROM است که اطلاعات و داده‌های فرآیند را تا ۱۰ سال نگهداری می‌کند. این مزیت کلیدی امکان بازیابی سریع داده‌ها و تنظیمات را پس از قطع ناگهانی برق یا رخداد حوادث صنعتی فراهم می‌سازد.
راه‌اندازی سریع و پایداری بالا در عملکرد
از مهم‌ترین مزایای این محصول، سهولت در نصب، پیکربندی و راه‌اندازی در انواع تابلوهای برق است. مهندسین می‌توانند بدون پیچیدگی‌های فنی، کنترل فرآیندهای کوچک و متوسط را به این رله هوشمند بسپارند.
کاربردهای صنعتی
اتوماسیون ماشین‌آلات و خطوط تولید
در اکثر خطوط تولیدی و ماشین‌آلات صنعتی سبک، استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU برای کنترل توالی عملکرد، زمان‌بندی و پایش ورودی/خروجی‌ها یک ضرورت جهت ارتقای بهره‌وری است.
صنایع بسته‌بندی و فرآوری
به دلیل انعطاف‌پذیری و قابلیت اطمینان بالا، این رله در شرایط مختلف محیطی صنایع غذایی و خطوط بسته‌بندی به‌خوبی عمل کرده و فرمان‌های کنترلی را با دقت بسیار بالا اجرا می‌کند.
سیستم‌های کنترل و مانیتورینگ ساختمان و تأسیسات
برای مدیریت روشنایی، تهویه مطبوع (HVAC)، پمپ‌ها و فرآیندهای اتوماسیون ساختمانی، این رله با حافظه امن ۱۰ ساله خود بستری مطمئن برای مدیریت فانکشن‌های کنترلی فراهم می‌کند.
قیمت و خرید پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU
برای استعلام قیمت دقیق پکیج رله هوشمند زیلیو لاجیک مدل SR3PACK2FU و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، نمایندگی معتبر تجهیزات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین تمامی محصولات را با تضمین اصالت و موجودی در انبار به شما عرضه می‌کنیم.
