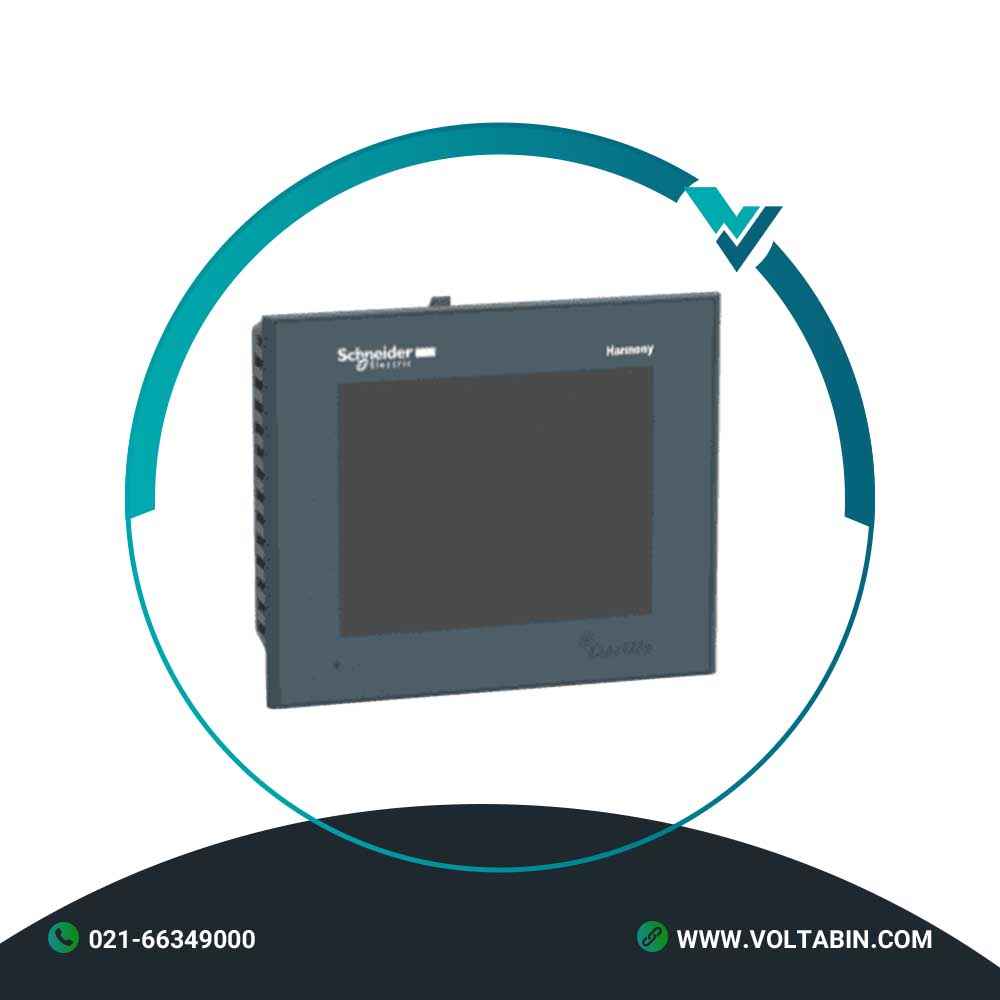

پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300
- Excellent screen resolution
- Touchscreen for displaying synoptic views
- Multicolor status LED for indicating panel’s operating mode
- Easy installation and operation
- Easy environment adaptation
Range of product Harmony GTO Product or component type Advanced touchscreen panel Display colour 65536 colours Display size 5.7 inch Supply External source Operating system Harmony Battery type Lithium battery for internal RAM, autonomy: 100 days, charging time = 5 day(s), battery life = 10 year(s) Terminal type Touchscreen display Display type Backlit colour TFT LCD Display resolution 320 x 240 pixels QVGA Touch sensitive zone 1024 x 1024 Touch panel Resistive film, 1000000 cycles Backlight lifespan 50000 hours white at 25 °C Brightness 16 levels – control by touch panel
16 levels – control by softwareCharacter font Chinese (simplified Chinese)
Korean
ASCII (European characters)
Japanese (ANK, Kanji)
Taiwanese (traditional Chinese)[Us] rated supply voltage 24 V DC Supply voltage limits 19.2…28.8 V Inrush current 30 A Maximum power consumption in W 6.5 W when power is not supplied to external devices
4.5 W when backlight is OFF
5 W when backlight is dimmed
10.5 WLocal signalling Status LED green, steady for offline
Status LED green, steady for operating
Status LED orange, flashing for software starting up
Status LED red, steady for power supply (ON)
Status LED clear, faded for power supply (OFF)
COM2 LED yellow, steady for data is being transmitted
COM2 LED yellow, faded for no data transmission
SD card LED green, steady for card is inserted
SD card LED green, faded for card is not inserted or is not being accessedSoftware designation Vijeo Designer configuration software >= V6.1 Memory description Flash EPROM, 64 MB Data backed up 128 kB internal RAM (SRAM) Downloadable protocols Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Mitsubishi Melsec third party protocols
Omron Sysmac third party protocols
Rockwell Automation Allen-Bradley third party protocols
Siemens Simatic third party protocolsIntegrated connection type COM1 serial link SUB-D 9, interface: RS232C, transmission rate: 2400…115200 bps
COM2 serial link RJ45, interface: RS485, transmission rate: 2400…115200 bps
COM2 serial link RJ45, interface: RS485, transmission rate: 187.5 kbps compatible with Siemens MPI
USB 2.0 type A
USB 2.0 type mini BProduct mounting Flush mounting Fixing mode By 4 screw clamps Front material PPT Enclosure material PPT Type of cooling Natural convection Width 169.5 mm Height 137 mm Depth 59.5 mm Net weight 0.8 kg Standards IEC 61000-6-2
UL 508
EN 61131-2Product certifications KCC
CE
cULus
C-Tick
UKCA
UKEXAmbient air temperature for operation 0…50 °C Ambient air temperature for storage -20…60 °C Relative humidity 10…90 % without condensation Operating altitude < 2000 m IP degree of protection IP20 (rear panel) conforming to IEC 60529
IP65 (front panel) conforming to IEC 60529NEMA degree of protection NEMA 4X front panel (indoor use) Shock resistance 147 m/s² 3 chocks in each direction X, Y and Z conforming to EN/IEC 61131-2 Vibration resistance 3.5 mm (f = 5…9 Hz) – X, Y, Z directions for 10 cycles (approx. 100 min) – conforming to EN/IEC 61131-2
1 gn (f = 9…150 Hz) – X, Y, Z directions for 10 cycles (approx. 100 min) – conforming to EN/IEC 61131-2Resistance to electrostatic discharge 6 kV contact discharge conforming to IEC 61000-4-2 level 3 Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 14.500 cm Package 1 Width 18.500 cm Package 1 Length 24.000 cm Package 1 Weight 1.075 kg Unit Type of Package 2 S03 Number of Units in Package 2 4 Package 2 Height 30.000 cm Package 2 Width 30.000 cm Package 2 Length 40.000 cm Package 2 Weight 5.157 kg Unit Type of Package 3 P12 Number of Units in Package 3 64 Package 3 Height 75.000 cm Package 3 Width 80.000 cm Package 3 Length 120.000 cm Package 3 Weight 93.657 kg
پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300 با رزولوشن فوق‌العاده، نمایشگر باکیفیت و طراحی صنعتی مقاوم، یک رابط کاربری (HMI) قدرتمند و دقیق از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای اتوماسیون طراحی شده است. استفاده از پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300 در خطوط تولید، امکان مدیریت آسان و هوشمند سیستم‌ها را فراهم می‌کند. این دستگاه با داشتن قابلیت تطبیق‌پذیری بالا با محیط‌های صنعتی و رابط کاربری لمسی، انتخابی ایده‌آل برای محیط‌هایی است که نیازمند دقت بالا و پایداری در عملکرد هستند. این محصول در حال حاضر در تاسیسات توزیع ولتابین موجود است و آماده ارسال به سراسر کشور می‌باشد.
مشخصات فنی پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300
| مشخصه | مقدار |
|---|---|
| نوع محصول | پنل لمسی پیشرفته (HMI) |
| سری | Harmony GTO |
| مدل دقیق | HMIGTO2300 |
| رزولوشن نمایشگر | رزولوشن عالی و شفاف (Excellent) |
| وضعیت موجودی | موجود در انبار (تاسیسات ولتابین) |
| نشانگر وضعیت | LED چند رنگ برای نمایش حالت عملکرد (Operating Mode) |
| قابلیت‌ها | رابط لمسی برای نمایش نمای کلی (Synoptic)، نصب و راه‌اندازی آسان، تطبیق‌پذیری محیطی بالا |
مزایای استفاده از پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300
کیفیت و رزولوشن صفحه نمایش عالی
این پنل با رزولوشن فوق‌العاده، تصاویری شفاف و باکیفیت را ارائه می‌دهد. این ویژگی در پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300 باعث می‌شود تا اپراتورها بتوانند جزئیات دقیق فرآیندهای در حال اجرا را بدون خطای دید و با وضوح بالا مشاهده کنند.
رابط کاربری لمسی برای نمایش نمای کلی
طراحی رابط لمسی در این مدل، امکان نمایش شماتیک و کلی از خطوط تولید را به صورت Synoptic فراهم می‌کند. اپراتورها می‌توانند با سرعت بیشتری بین صفحات جابجا شده و وضعیت تجهیزات متصل را به شکلی دقیق پایش کنند.
نصب و راه‌اندازی سریع
از مهم‌ترین مزایای این محصول، سهولت در نصب و بهره‌برداری است. مهندسین می‌توانند بدون نیاز به پیچیدگی‌های فنی و با تکیه بر طراحی استاندارد، این پنل را در ماشین‌آلات صنعتی مستقر و عملیاتی کنند.
نشانگر وضعیت هوشمند
این پنل مجهز به LEDهای چند رنگ است که وضعیت عملکرد دستگاه را در لحظه نشان می‌دهد. این ویژگی به تکنسین‌ها کمک می‌کند تا در صورت بروز خطا یا تغییر حالت عملکرد (Operating Mode)، بلافاصله از وضعیت پنل مطلع شوند.
کاربردهای صنعتی
اتوماسیون ماشین‌آلات و خطوط تولید
در اکثر خطوط تولیدی مدرن، استفاده از پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300 برای مانیتورینگ پارامترهای اصلی ماشین، یک ضرورت برای افزایش بهره‌وری و کاهش زمان توقف خط تولید است.
صنایع بسته‌بندی و فرآوری
به دلیل تطبیق‌پذیری بالای محیطی (Easy environment adaptation)، این پنل در شرایط مختلف محیطی صنایع غذایی و بسته‌بندی به‌خوبی عمل کرده و اطلاعات دقیقی را به اپراتور منتقل می‌کند.
سیستم‌های کنترل و مانیتورینگ
برای نظارت بر مقادیر آنالوگ و دیجیتال، این پنل با معماری هوشمند خود، بستری مطمئن برای مدیریت فانکشن‌های کنترلی فراهم می‌کند.
قیمت و خرید پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300
برای استعلام قیمت دقیق پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO2300 و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، نمایندگی معتبر تجهیزات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین تمامی محصولات را با تضمین اصالت و موجودی در انبار به شما عرضه می‌کنیم.
