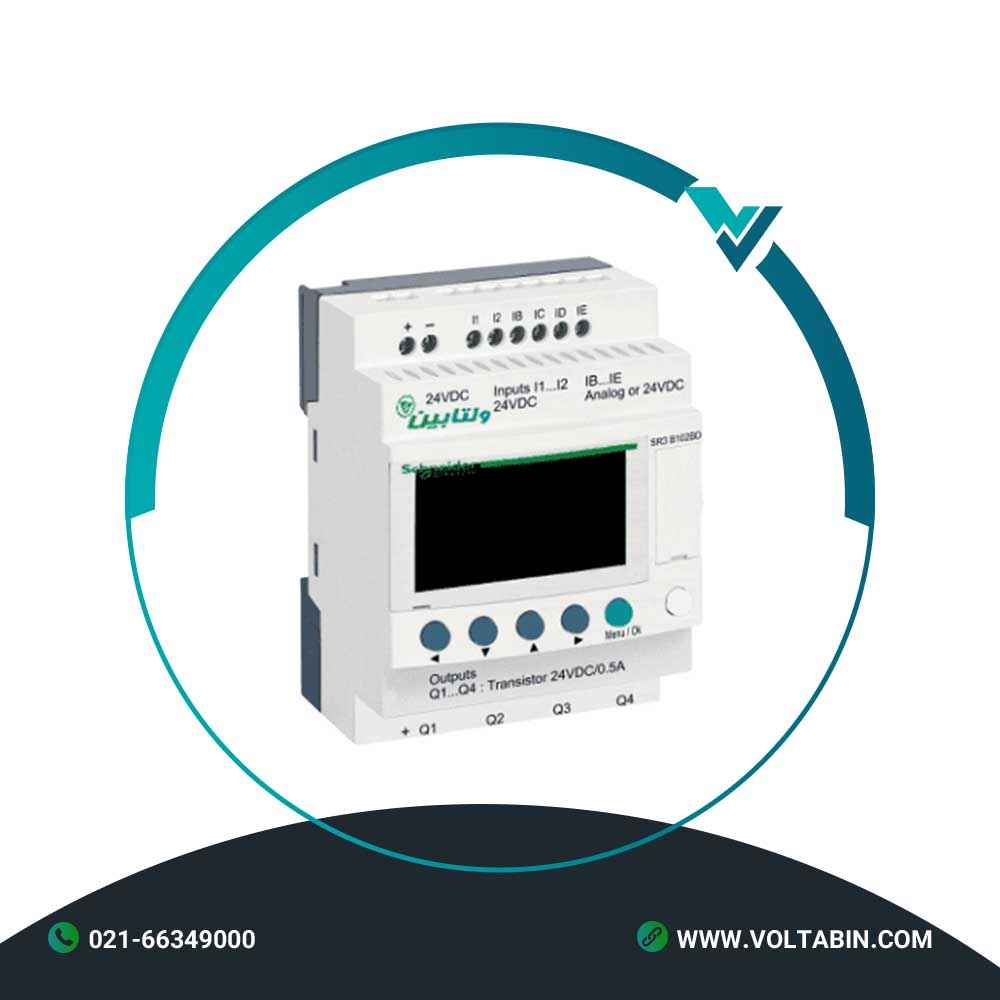

رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD
- Simple ladder programming, adapted for non-specialists
- Discovery package, coming with Zelio Soft programming software: the simplest way to learn and use this relay
- Built-in EEPROM flash memory for data backup up to 10 years: easy-to-recover after a power shortage or incident
- More I/O than SR2 model, for larger applications
Range of product Zelio Logic Product or component type Modular smart relay local display With Number or control scheme lines 0…500 with FBD programming
0…240 with ladder programmingCycle time 6…90 ms Backup time 10 years at 25 °C Clock drift 12 min/year at 0…55 °C
6 s/month at 25 °CChecks Program memory on each power up [Us] rated supply voltage 24 V Supply voltage limits 19.2…30 V Maximum supply current 160 mA (with extensions)
50 mA (without extension)Power dissipation in W 4 W without extension
8 W with extensionsReverse polarity protection With Discrete input number 6 conforming to EN/IEC 61131-2 type 1 Discrete input type Resistive Discrete input voltage 24 V DC Discrete input current 4 mA Counting frequency 1 kHz for discrete input Voltage state 1 guaranteed >= 15 V for I1…IA and IH…IR discrete input circuit
>= 15 V for IB…IG used as discrete input circuitVoltage state 0 guaranteed <= 5 V for I1…IA and IH…IR discrete input circuit
<= 5 V for IB…IG used as discrete input circuitCurrent state 1 guaranteed >= 1.2 mA (IB…IG used as discrete input circuit)
>= 2.2 mA (I1…IA and IH…IR discrete input circuit)Current state 0 guaranteed <= 0.5 mA (IB…IG used as discrete input circuit)
<= 0.75 mA (I1…IA and IH…IR discrete input circuit)Input compatibility 3-wire proximity sensors PNP for discrete input Analogue input number 4 Analogue input type Common mode Analogue input range 0…10 V
0…24 VTemperature probe type NTC 10k at 25 °C
NTC 1000k at 25 °C
KTY81 210/220/221/222/250
Pt 500Maximum permissible voltage 30 V for analogue input circuit Analogue input resolution 8 bits LSB value 39 mV for analogue input circuit Conversion time Smart relay cycle time for analogue input circuit Conversion error +/- 5 % at 25 °C for analogue input circuit
+/- 6.2 % at 55 °C for analogue input circuitRepeat accuracy +/- 2 % at 55 °C for analogue input circuit Operating distance 10 m between stations, with screened cable (sensor not isolated) for analogue input circuit Input impedance 12 kOhm for IB…IG used as analogue input circuit
12 kOhm for IB…IG used as discrete input circuit
7.4 kOhm for I1…IA and IH…IR discrete input circuitNumber of outputs 4 transistor Output voltage 24 V transistor output Output voltage limits 19.2…30 V DC (transistor output) Load current 0.5…0.625 A transistor output [Ures] residual voltage 2 V at state 1 transistor output Overload protection With overload protection for transistor output Short-circuit protection With transistor output Overvoltage protection With overvoltage protection for transistor output Clock With Response time <= 1 ms (from state 0 to state 1) for transistor output
<= 1 ms (from state 1 to state 0) for transistor outputConnections – terminals Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) semi-solid
Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) solid
Screw terminals, 1 x 0.25…1 x 2.5 mm² (AWG 24…AWG 14) flexible with cable end
Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) solid
Screw terminals, 2 x 0.25…2 x 0.75 mm² (AWG 24…AWG 18) flexible with cable endTightening torque 0.5 N.m Overvoltage category III conforming to EN/IEC 60664-1 Net weight 0.22 kg Immunity to microbreaks 1 ms Product certifications GL
C-Tick
GOST
UL
CSAStandards EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-6 level 3
EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-2 level 3
EN/IEC 61000-4-12
EN/IEC 61000-4-11
EN/IEC 61000-4-3
EN/IEC 61000-4-5IP degree of protection IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529Environmental characteristic EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2Disturbance radiated/conducted Class B conforming to EN 55022-11 group 1 Pollution degree 2 conforming to EN/IEC 61131-2 Ambient air temperature for operation -20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2Ambient air temperature for storage -40…70 °C Operating altitude 2000 m Maximum altitude transport 3048 m Relative humidity 95 % without condensation or dripping water Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6.5 cm Package 1 Width 10.0 cm Package 1 Length 8.8 cm Package 1 Weight 211.0 g Unit Type of Package 2 S03 Number of Units in Package 2 30 Package 2 Height 30.0 cm Package 2 Width 30.0 cm Package 2 Length 40.0 cm Package 2 Weight 6.83 kg
رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD با قابلیت برنامه‌نویسی ساده نردبانی (Ladder)، نرم‌افزار کاربردی Zelio Soft، حافظه فلش داخلی EEPROM با ماندگاری داده تا ۱۰ سال و طراحی ویژه برای مدیریت سیستم‌های اتوماسیون ساده، یک کنترلر دقیق و منعطف از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای صنعتی طراحی شده است. استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD در خطوط تولید و تابلوهای فرمان، امکان مدیریت آسان سیستم‌ها را حتی برای تکنسین‌های غیرمتخصص فراهم می‌کند. این دستگاه با ساختار ماژولار و عملکرد مطمئن، انتخابی ایده‌آل برای محیط‌های صنعتی و کنترل سیستم‌های ساده است.
مشخصات فنی رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD
| مشخصه | مقدار |
|---|---|
| نوع محصول | رله هوشمند ماژولار (Modular Smart Relay) |
| سری | Zelio Logic 3 (Harmony Relay) |
| مدل دقیق | SR3B102BD |
| حوزه کاربرد | طراحی شده برای مدیریت سیستم‌های اتوماسیون ساده |
| زبان برنامه‌نویسی | Ladder (برنامه‌نویسی نردبانی ساده و منعطف برای غیرمتخصصان) |
| نرم‌افزار همراه | نرم‌افزار اختصاصی Zelio Soft (ساده‌ترین راهکار یادگیری و استفاده) |
| نوع حافظه پشتیبان | حافظه فلش EEPROM داخلی (ماندگاری داده‌ها تا ۱۰ سال) |
| وضعیت موجودی | غیرانباری (تامین سفارشی از طریق ولتابین) |
| قابلیت‌ها | طراحی ماژولار، بازیابی آسان داده‌ها پس از قطعی برق، عملکرد پایدار |
مزایای استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD
برنامه‌نویسی ساده نردبانی برای افراد غیرمتخصص
این رله با پشتیبانی از منطق برنامه‌نویسی ساده Ladder طراحی شده تا کاربران غیرمتخصص در حوزه اتوماسیون نیز بتوانند به راحتی فرآیندهای کنترلی را پیاده‌سازی کنند. این ویژگی در رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD باعث کاهش زمان پیکربندی و حذف پیچیدگی‌های مهندسی در پروژه‌ها می‌شود.
پکیج کامل کشف و یادگیری با نرم‌افزار Zelio Soft
رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD به همراه نرم‌افزار کاربردی Zelio Soft ارائه می‌شود؛ بستری که ساده‌ترین راهکار برای یادگیری، شبیه‌سازی دقیق و اجرای برنامه‌ها بوده و عیب‌یابی و مانیتورینگ سیستم را برای اپراتورها بسیار آسان می‌سازد.
حافظه فلش EEPROM با پشتیبان‌گیری ۱۰ ساله
این کنترلر مجهز به حافظه فلش داخلی EEPROM است که امکان ذخیره‌سازی و بک‌آپ داده‌ها را تا ۱۰ سال فراهم می‌کند. با استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD، پس از قطعی برق یا حوادث ناگهانی شبکه، اطلاعات و تنظیمات به سرعت و با امنیت بالا قابل بازیابی است.
طراحی اختصاصی برای اتوماسیون‌های ساده
این مدل به طور خاص برای نظارت و هدایت سیستم‌های کنترلی کوچک و مستقل طراحی شده است. ابعاد جمع‌وجور و عملکرد اقتصادی آن به صنایع کمک می‌کند تا بدون هزینه‌های اضافی، اتوماسیون بخش‌های ساده خطوط خود را هوشمندسازی نمایند.
کاربردهای صنعتی
اتوماسیون ماشین‌آلات و خطوط تولید
در خطوط فرآوری و تجهیزات اتوماتیک، استفاده از رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD برای مدیریت سیستم‌های ساده و کنترل توالی کارکرد موتورها، گامی موثر در افزایش بهره‌وری و کاهش توقفات ناخواسته است.
صنایع بسته‌بندی و فرآوری
به دلیل انعطاف در پیاده‌سازی لاجیک‌های کنترلی، رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD در ماشین‌های ساده بسته‌بندی و تسمه‌نقاله‌ها جهت اجرای روان فرآیندها عملکردی بی‌نقص ارائه می‌دهد.
سیستم‌های کنترل و مانیتورینگ تأسیسات
برای نظارت بر سیستم‌های کنترل روشنایی، پمپ‌ها و تجهیزات تهویه مطبوع، رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD بستری قابل اطمینان و بهینه برای مدیریت این فانکشن‌ها به شمار می‌رود.
قیمت و خرید رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD
برای استعلام قیمت دقیق رله هوشمند ماژولار زیلیو لاجیک مدل SR3B102BD، اطلاع از نحوه ثبت سفارش و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، تامین‌کننده تخصصی محصولات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین متعهد به تامین مطمئن و تضمین اصالت کالاهای درخواستی شما هستیم.
