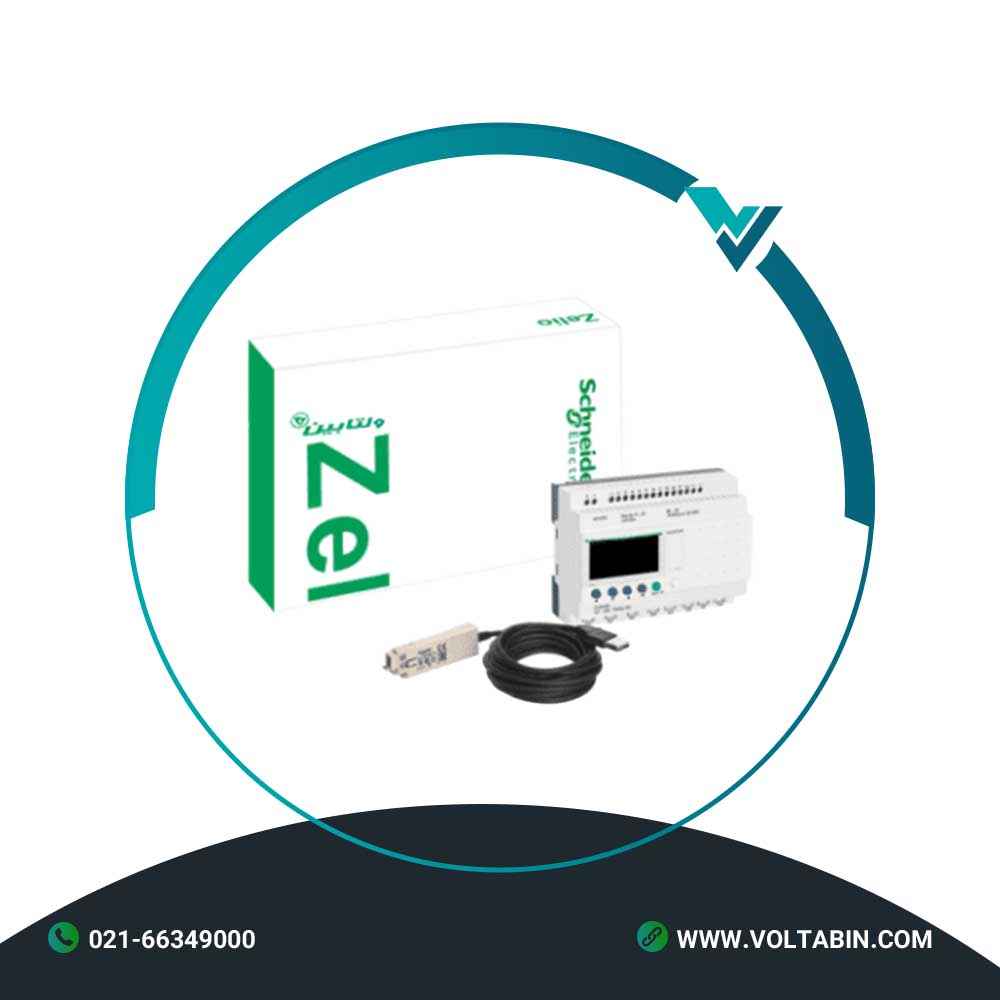

پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD
- Reverse polarity protection
- Simple ladder programming, adapted for non-specialists
- Discovery package, coming with Zelio Soft programming software: the simplest way to learn and use this relay
- Built-in EEPROM flash memory for data backup up to 10 years: easy-to-recover after a power shortage or incident
- CSA, C-Tick, GOST, GL and UL certified
Range of product Zelio Logic Product or component type Compact discovery packs Discrete input number 12 conforming to EN/IEC 61131-2 type 1 Number of outputs 8 relay kit composition SR2B201BD
Cable PC SR2USB01 for connection to PCInput/output number 20 local display With Number or control scheme lines 120 with ladder programming
0…200 with FBD programmingCycle time 6…90 ms Backup time 10 years at 25 °C Clock drift 12 min/year at 0…55 °C
6 s/month at 25 °CChecks Program memory on each power up [Us] rated supply voltage 24 V Supply voltage limits 19.2…30 V Maximum supply current 100 mA (without extension) Power dissipation in W 6 W without extension Reverse polarity protection With Discrete input type Resistive Discrete input voltage 24 V DC Discrete input current 4 mA Counting frequency 1 kHz for discrete input Voltage state 1 guaranteed >= 15 V for I1…IA and IH…IR discrete input circuit
>= 15 V for IB…IG used as discrete input circuitVoltage state 0 guaranteed <= 5 V for I1…IA and IH…IR discrete input circuit
<= 5 V for IB…IG used as discrete input circuitCurrent state 1 guaranteed >= 1.2 mA (IB…IG used as discrete input circuit)
>= 2.2 mA (I1…IA and IH…IR discrete input circuit)Current state 0 guaranteed <= 0.5 mA (IB…IG used as discrete input circuit) Input compatibility 3-wire proximity sensors PNP for discrete input Analogue input number 2 Analogue input type Common mode Analogue input range 0…10 V
0…24 VTemperature probe type NTC 10k at 25 °C
NTC 1000k at 25 °C
KTY81 210/220/221/222/250
Pt 500Maximum permissible voltage 30 V for analogue input circuit Analogue input resolution 8 bits LSB value 39 mV for analogue input circuit Conversion time Smart relay cycle time for analogue input circuit Conversion error +/- 5 % at 25 °C for analogue input circuit
+/- 6.2 % at 55 °C for analogue input circuitRepeat accuracy +/- 2 % at 55 °C for analogue input circuit Operating distance 10 m between stations, with screened cable (sensor not isolated) for analogue input circuit Input impedance 12 kOhm for IB…IG used as analogue input circuit
12 kOhm for IB…IG used as discrete input circuit
7.4 kOhm for I1…IA and IH…IR discrete input circuitOutput voltage limits 24…250 V AC (relay output)
5…30 V DC (relay output)Contacts type and composition NO for relay output Output thermal current 8 A for all 8 outputs for relay output Electrical durability AC-12: 500000 cycles at 230 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
AC-15: 500000 cycles at 230 V, 0.9 A for relay output conforming to EN/IEC 60947-5-1
DC-12: 500000 cycles at 24 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
DC-13: 500000 cycles at 24 V, 0.6 A for relay output conforming to EN/IEC 60947-5-1Switching capacity in mA >= 10 mA at 12 V (relay output) Operating rate in Hz 0.1 Hz (at Ie) for relay output
10 Hz (no load) for relay outputMechanical durability 10000000 cycles for relay output [Uimp] rated impulse withstand voltage 4 kV conforming to EN/IEC 60947-1 and EN/IEC 60664-1 Clock Without Response time 10 ms (from state 0 to state 1) for relay output
5 ms (from state 1 to state 0) for relay outputConnections – terminals Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) semi-solid
Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 25…AWG 14) solid
Screw terminals, 1 x 0.25…1 x 2.5 mm² (AWG 24…AWG 14) flexible with cable end
Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) solid
Screw terminals, 2 x 0.25…2 x 0.75 mm² (AWG 24…AWG 18) flexible with cable endTightening torque 0.5 N.m Overvoltage category III conforming to EN/IEC 60664-1 Net weight 0.7 kg Immunity to microbreaks 1 ms Product certifications GOST
C-Tick
UL
GL
CSAStandards EN/IEC 61000-4-6 level 3
EN/IEC 61000-4-3
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-5
EN/IEC 61000-4-2 level 3
EN/IEC 61000-4-4 level 3IP degree of protection IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529Environmental characteristic EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2Disturbance radiated/conducted Class B conforming to EN 55022-11 group 1 Pollution degree 2 conforming to EN/IEC 61131-2 Ambient air temperature for operation -20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2Ambient air temperature for storage -40…70 °C Operating altitude 2000 m Maximum altitude transport 3048 m Relative humidity 95 % without condensation or dripping water Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6.2 cm Package 1 Width 15.3 cm Package 1 Length 23.3 cm Package 1 Weight 502 g Unit Type of Package 2 S03 Number of Units in Package 2 10 Package 2 Height 30 cm Package 2 Width 30 cm Package 2 Length 40 cm Package 2 Weight 5.516 kg
پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD با حفاظت از اتصال قطبیت معکوس (Reverse Polarity Protection)، قابلیت برنامه‌نویسی آسان به زبان نردبانی (Ladder)، نرم‌افزار تخصصی Zelio Soft، حافظه فلش داخلی EEPROM با نگهداری داده تا ۱۰ سال و استانداردهای بین‌المللی معتبر نظیر CSA، C-Tick، GOST، GL و UL، یک راهکار کنترلی و اتوماسیون قدرتمند و دقیق از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای اتوماسیون طراحی شده است. استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD در خطوط تولید و تابلوهای کنترل، امکان مدیریت آسان سیستم‌ها را حتی برای افراد غیرمتخصص فراهم می‌کند.
مشخصات فنی پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD
| مشخصه | مقدار |
|---|---|
| نوع محصول | پکیج رله هوشمند کامپکت (Smart Relay Discovery Pack) |
| سری | Zelio Logic 2 (Harmony Relay) |
| مدل دقیق | SR2PACK2BD |
| زبان برنامه‌نویسی | Ladder (برنامه‌نویسی نردبانی ساده و منعطف برای غیرمتخصصان) |
| نرم‌افزار همراه | نرم‌افزار اختصاصی Zelio Soft (ساده‌ترین راهکار یادگیری و کاربری) |
| حفاظت الکتریکی | مجهز به حفاظت قطبیت معکوس (Reverse Polarity Protection) |
| نوع حافظه پشتیبان | حافظه فلش EEPROM داخلی (ماندگاری اطلاعات تا ۱۰ سال) |
| استانداردهای بین‌المللی | دارای گواهینامه‌های معتبر CSA, C-Tick, GOST, GL, UL |
| وضعیت موجودی | موجود در انبار (تاسیسات توزیع ولتابین) |
| قابلیت‌ها | بازیابی سریع داده پس از قطعی برق، ایمنی بالا در برابر اتصال نادرست، راه‌اندازی آسان |
مزایای استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD
برنامه‌نویسی ساده نردبانی برای افراد غیرمتخصص
این محصول با پشتیبانی از برنامه‌نویسی ساده Ladder طراحی شده تا حتی تکنسین‌ها و اپراتورهای غیرمتخصص در اتوماسیون نیز بتوانند به راحتی فرآیندهای کنترلی را پیاده‌سازی کنند. این ویژگی در پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD زمان پیکربندی مدارات و خطاهای انسانی در منطق سیستم را به حداقل می‌رساند.
پکیج کامل کشف و یادگیری به همراه Zelio Soft
پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD به صورت یک Discovery Package ارائه می‌گردد که شامل نرم‌افزار پیشرفته Zelio Soft است. این نرم‌افزار ساده‌ترین ابزار برای یادگیری، شبیه‌سازی دقیق و برنامه‌ریزی این رله کنترلی به حساب می‌آید.
ایمنی بالا با حفاظت قطبیت معکوس (Reverse Polarity)
یکی از ویژگی‌های بارز این رله صنعتی، مجهز بودن به حفاظت قطبیت معکوس است که از مدارات داخلی دستگاه در برابر اشتباهات حین سیم‌بندی تغذیه محافظت می‌کند و مانع آسیب رسیدن به تجهیزات تابلو برق می‌شود.
حافظه فلش EEPROM با ذخیره ۱۰ ساله داده‌ها و استانداردهای جهانی
این کنترلر مجهز به حافظه فلش داخلی EEPROM است که اطلاعات و تنظیمات برنامه را تا ۱۰ سال بدون نیاز به تغذیه خارجی نگهداری کرده و بازیابی سریع سیستم پس از قطع برق را تضمین می‌کند؛ ضمن اینکه اخذ استانداردهای جهانی UL، GL، CSA، C-Tick و GOST تضمین‌کننده کیفیت و قابلیت اطمینان بالای آن در شرایط سخت صنعتی است. این دستگاه با داشتن پکیج جامع آموزشی و کاربردی (Discovery Package) و ایمنی الکتریکی فوق‌العاده، انتخابی ایده‌آل برای محیط‌های صنعتی است که نیازمند دقت بالا، ایمنی و سادگی در راه‌اندازی هستند.
کاربردهای صنعتی
اتوماسیون ماشین‌آلات و خطوط تولید
در اکثر خطوط تولیدی مدرن، استفاده از پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD برای زمان‌بندی دقیق، نظارت بر سوئیچ‌ها و فرمان به محرک‌ها، یک ضرورت برای افزایش بهره‌وری و کاهش زمان توقف خط تولید است.
صنایع بسته‌بندی و فرآوری
به دلیل انطباق کامل با استانداردهای کیفی معتبر و ایمنی بالا، این رله در شرایط گوناگون خطوط بسته‌بندی و صنایع فرآوری به‌خوبی عمل کرده و اطلاعات و منطق‌های فرمانی را بدون نقص اجرا می‌کند.
سیستم‌های کنترل و مانیتورینگ تأسیسات
برای نظارت بر مقادیر و فرآیندهای اتوماسیون در موتورخانه‌ها، پمپ‌ها و تجهیزات تأسیساتی، این رله با حافظه امن ۱۰ ساله خود، بستری مطمئن برای مدیریت فانکشن‌های کنترلی فراهم می‌کند.
قیمت و خرید پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD
برای استعلام قیمت دقیق پکیج رله هوشمند زیلیو لاجیک مدل SR2PACK2BD و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، نمایندگی معتبر تجهیزات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین تمامی محصولات را با تضمین اصالت و موجودی در انبار به شما عرضه می‌کنیم.
