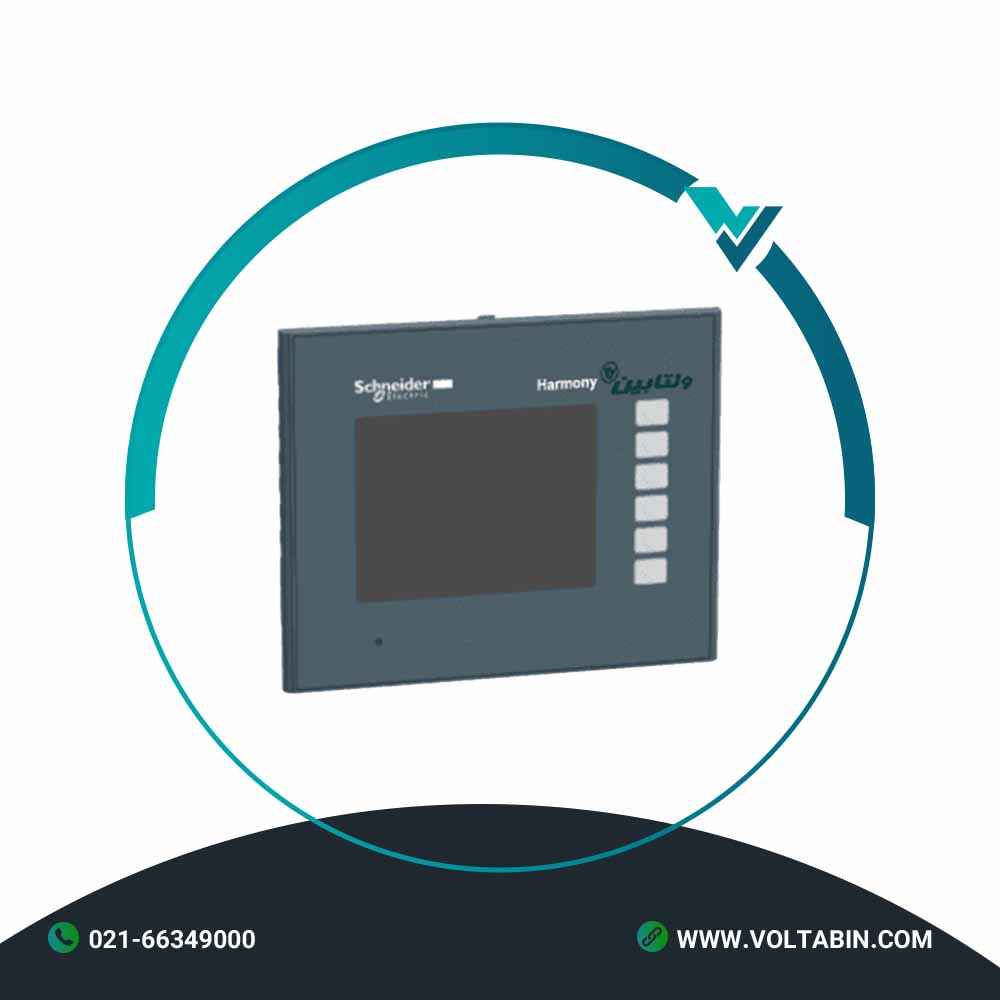

پنل لمسی پیشرفته هارمونی GTO مدل HMIGTO1300

Excellent screen resolution
Touchscreen for displaying synoptic views
Multicolor status LED for indicating panel’s operating mode
Easy installation and operation
Easy environment adaptation

Main
Range of product Harmony GTO
Product or component type Advanced touchscreen panel
Display colour 65536 colours
Display size 3.5 inch
Supply External source
Control button type 6 operation defined using Vijeo Designer push-button key F1…F6
Operating system Harmony
Battery type Lithium battery for internal RAM, autonomy: 100 days, charging time = 5 day(s), battery life = 10 year(s)
Complementary
Terminal type Touchscreen display
Display type Backlit colour TFT LCD
Display resolution 320 x 240 pixels QVGA
Touch sensitive zone 1024 x 1024
Touch panel Resistive film, 1000000 cycles
Backlight lifespan 50000 hours white at 25 °C
Brightness 16 levels – control by touch panel
16 levels – control by software
Character font Chinese (simplified Chinese)
ASCII (European characters)
Japanese (ANK, Kanji)
Korean
Taiwanese (traditional Chinese)
[Us] rated supply voltage 24 V DC
Supply voltage limits 19.2…28.8 V
Inrush current 30 A
Maximum power consumption in W 5.2 W when power is not supplied to external devices
4.2 W when backlight is OFF
4.3 W when backlight is dimmed
9.6 W
Local signalling Status LED green, steady for offline
Status LED green, steady for operating
Status LED orange, flashing for software starting up
Status LED red, steady for power supply (ON)
Status LED clear, faded for power supply (OFF)
Software designation Vijeo Designer configuration software >= V6.1
Memory description Flash EPROM, 64 MB
Data backed up 128 kB internal RAM (SRAM)
Downloadable protocols Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Mitsubishi Melsec third party protocols
Omron Sysmac third party protocols
Rockwell Automation Allen-Bradley third party protocols
Siemens Simatic third party protocols
Integrated connection type COM1 serial link SUB-D 9, interface: RS232C, transmission rate: 2400…115200 bps
COM2 serial link RJ45, interface: RS485, transmission rate: 2400…115200 bps
COM2 serial link RJ45, interface: RS485, transmission rate: 187.5 kbps compatible with Siemens MPI
USB 2.0 type A
USB 2.0 type mini B
Product mounting Flush mounting
Fixing mode By 4 screw clamps
Front material PPT
Enclosure material PPT
Type of cooling Natural convection
Width 132 mm
Height 106 mm
Depth 42 mm
Net weight 0.4 kg
Environment
Standards UL 508
EN 61131-2
IEC 61000-6-2
Product certifications C-Tick
cULus
CE
KCC
UKCA
UKEX
Ambient air temperature for operation 0…50 °C
Ambient air temperature for storage -20…60 °C
Relative humidity 10…90 % without condensation
Operating altitude < 2000 m
IP degree of protection IP20 (rear panel) conforming to IEC 60529
IP65 (front panel) conforming to IEC 60529
NEMA degree of protection NEMA 4X front panel (indoor use)
Shock resistance 147 m/s² 3 chocks in each direction X, Y and Z conforming to EN/IEC 61131-2
Vibration resistance 9.8 m/s² (f = 9…150 Hz) – X, Y, Z directions for 10 cycles (approx. 100 min) – conforming to EN/IEC 61131-2
3.5 mm (f = 5…9 Hz) – X, Y, Z directions for 10 cycles (approx. 100 min) – conforming to EN/IEC 61131-2
Resistance to electrostatic discharge 6 kV contact discharge conforming to IEC 61000-4-2 level 3
Packing Units
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 12.500 cm
Package 1 Width 18.200 cm
Package 1 Length 21.500 cm
Package 1 Weight 636.000 g
Unit Type of Package 2 S03
Number of Units in Package 2 4
Package 2 Height 30.000 cm
Package 2 Width 30.000 cm
Package 2 Length 40.000 cm
Package 2 Weight 3.200 kg

مقايسه

کارشناسان فروش

کارشناس فروش (آقای فراهانی)

فروش

در صورت نیاز به راهنمایی جهت خرید ، پیام بدهید

کارشناس فروش (خانم علیخانی)

فروش

در صورت نیاز به راهنمایی جهت خرید ، پیام بدهید

دسته: HMI اشنایدر برچسب: HMIGTO1300, نمایندگی اشنایدر

توضیحات
نظرات (0)

توضیحات

پنل لمسی پیشرفته هارمونی GTO با رزولوشن 320 در 240 پیکسل QVGA، نمایشگر 3.5 اینچ TFT و حافظه 64 مگابایت یک رابط کاربری (HMI) قدرتمند و دقیق از برند اشنایدر الکتریک است که برای نظارت و کنترل بهینه فرآیندهای اتوماسیون طراحی شده است. استفاده از پنل لمسی پیشرفته هارمونی GTO در خطوط تولید، امکان مدیریت آسان سیستم‌ها را فراهم می‌کند. این دستگاه با داشتن حافظه داخلی 64 مگابایتی و نمایشگر 3.5 اینچی با کیفیت، انتخابی ایده‌آل برای محیط‌های صنعتی است که نیازمند دقت بالا در فضای محدود هستند. این محصول در حال حاضر در تاسیسات توزیع ولتابین موجود است و آماده ارسال به سراسر کشور می‌باشد.

مشخصات فنی پنل لمسی پیشرفته هارمونی GTO

مشخصه	مقدار
نوع محصول	پنل لمسی پیشرفته (HMI)
سری	Harmony GTO
رزولوشن نمایشگر	320 در 240 پیکسل (QVGA)
سایز صفحه نمایش	3.5 اینچ TFT
حافظه داخلی	64 مگابایت
وضعیت موجودی	موجود در انبار
نشانگر وضعیت	LED چند رنگ
قابلیت‌ها	رابط لمسی، نصب آسان، تطبیق‌پذیری بالا

مزایای استفاده از این پنل لمسی پیشرفته هارمونی GTO

کیفیت و رزولوشن صفحه نمایش عالی

این پنل با رزولوشن QVGA، تصاویری شفاف و باکیفیت را ارائه می‌دهد. این ویژگی در این پنل باعث می‌شود تا اپراتورها بتوانند جزئیات دقیق فرآیندهای در حال اجرا را بدون خطای دید مشاهده کنند.

رابط کاربری لمسی برای نمایش نمای کلی

طراحی رابط لمسی در این مدل، امکان نمایش شماتیک و کلی از خطوط تولید را فراهم می‌کند. اپراتورها می‌توانند با سرعت بیشتری بین صفحات جابجا شده و وضعیت تجهیزات متصل را پایش کنند.

نصب و راه‌اندازی سریع

از مهم‌ترین مزایای این محصول، سهولت در نصب و بهره‌برداری است. مهندسین می‌توانند بدون نیاز به پیچیدگی‌های فنی، این پنل را در ماشین‌آلات صنعتی مستقر کنند.

نشانگر وضعیت هوشمند

این پنل مجهز به LEDهای چند رنگ است که وضعیت عملکرد دستگاه را در لحظه نشان می‌دهد. این ویژگی به تکنسین‌ها کمک می‌کند تا در صورت بروز خطا، بلافاصله از وضعیت پنل مطلع شوند.

کاربردهای صنعتی

اتوماسیون ماشین‌آلات و خطوط تولید

در اکثر خطوط تولیدی مدرن، استفاده از پنل لمسی پیشرفته هارمونی GTO برای مانیتورینگ پارامترهای اصلی ماشین، یک ضرورت برای افزایش بهره‌وری و کاهش زمان توقف خط تولید است.

صنایع بسته‌بندی و فرآوری

به دلیل تطبیق‌پذیری بالای محیطی، این پنل در شرایط مختلف محیطی صنایع غذایی و بسته‌بندی به‌خوبی عمل کرده و اطلاعات دقیقی را به اپراتور منتقل می‌کند.

سیستم‌های کنترل و مانیتورینگ

برای نظارت بر مقادیر آنالوگ و دیجیتال، این پنل با حافظه 64 مگابایتی خود، بستری مطمئن برای مدیریت فانکشن‌های کنترلی فراهم می‌کند.

قیمت و خرید پنل لمسی پیشرفته هارمونی GTO

برای استعلام قیمت دقیق پنل لمسی پیشرفته هارمونی GTO و دریافت مشاوره فنی برای انتخاب بهترین تجهیزات اتوماسیون صنعتی، با کارشناسان ولتابین، نمایندگی معتبر تجهیزات اشنایدر الکتریک در تهران، تماس حاصل فرمایید. ما در ولتابین تمامی محصولات را با تضمین اصالت و موجودی در انبار به شما عرضه می‌کنیم.
