پنل HMI اشنایدر HMIGXU5500 صفحه لمسی ۱۰.۱ اینچ اورجینال
range of product Easy Altivar 610 product or component type Variable speed drive product specific application Fan, pump, compressor, conveyor device short name ATV610 variant Standard version product destination Asynchronous motors mounting mode Cabinet mount EMC filter Integrated conforming to EN/IEC 61800-3 category C3 with 50 m IP degree of protection IP20 type of cooling Forced convection supply frequency 50…60 Hz +/-5 % network number of phases 3 phases [Us] rated supply voltage 380…460 V – 15…10 % motor power kW 110 kW for normal duty 90 kW for heavy duty motor power hp 150 hp for normal duty 125 hp for heavy duty line current 201 A at 380 V (normal duty) 175.7 A at 460 V (normal duty) 170 A at 380 V (heavy duty) 149.1 A at 460 V (heavy duty) prospective line Isc 50 kA apparent power 140.0 kVA at 460 V (normal duty) 118.8 kVA at 460 V (heavy duty) continuous output current 211 A at 2.5 kHz for normal duty 173 A at 2.5 kHz for heavy duty maximum transient current 232 A during 60 s (normal duty) 260 A during 60 s (heavy duty) asynchronous motor control profile Variable torque standard Optimized torque mode Constant torque standard output frequency 0.0001…0.5 kHz nominal switching frequency 2.5 kHz switching frequency 1…8 kHz adjustable number of preset speeds 16 preset speeds communication port protocol Modbus serial option card Slot A: communication card, Profibus DP V1 Slot A: digital or analog I/O extension card Slot A: relay output card output voltage <= power supply voltage motor slip compensation Can be suppressed Adjustable Not available in permanent magnet motor law Automatic whatever the load acceleration and deceleration ramps Linear adjustable separately from 0.01 to 9000 s S, U or customized braking to standstill By DC injection protection type Thermal protection: motor Motor phase break: motor Thermal protection: drive Overheating: drive Overcurrent between output phases and earth: drive Overload of output voltage: drive Short-circuit protection: drive Motor phase break: drive Overvoltages on the DC bus: drive Line supply overvoltage: drive Line supply undervoltage: drive Line supply phase loss: drive Overspeed: drive Break on the control circuit: drive frequency resolution Display unit: 0.1 Hz Analog input: 0.012/50 Hz electrical connection Control, screw terminal: 0.5…1.5 mm² Line side, screw terminal: 2 x 50…3 x 120 mm² Motor, screw terminal: 3 x 50…3 x 120 mm² connector type 1 RJ45 (on the remote graphic terminal) for Modbus serial physical interface 2-wire RS 485 for Modbus serial transmission frame RTU for Modbus serial transmission rate 4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial type of polarization No impedance for Modbus serial number of addresses 1…247 for Modbus serial method of access Slave supply External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection local signalling 2 LEDs for local diagnostic 1 LED (yellow) for embedded communication status 2 LEDs (dual colour) for communication module status 1 LED (red) for presence of voltage width 320 mm height 852 mm 1159 mm with IP21 conformity kit depth 390 mm net weight 82 kg analogue input number 3 analogue input type AI1, AI2, AI3 software-configurable voltage: 0…10 V DC, impedance: 30 kOhm, resolution 12 bits AI1, AI2, AI3 software-configurable current: 0…20 mA, impedance: 250 Ohm, resolution 12 bits AI2, AI3 software-configurable temperature probe or water level sensor discrete input number 6 discrete input type DI1…DI6 programmable as logic input, 24 V DC (<= 30 V), impedance: 3.5 kOhm DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V) input compatibility DI1…DI6: logic input level 1 PLC conforming to EN/IEC 61131-2 DI5, DI6: pulse input level 1 PLC conforming to IEC 65A-68 discrete input logic Positive logic (source): DI1…DI6 configurable logic input, < 5 V (state 0), > 11 V (state 1) Negative logic (sink): DI1…DI6 configurable logic input, > 16 V (state 0), < 10 V (state 1) Positive logic (source): DI5, DI6 configurable pulse input, < 0.6 V (state 0), > 2.5 V (state 1) analogue output number 2 analogue output type Software-configurable current AQ1, AQ2: 0…20 mA, resolution 10 bits Software-configurable voltage AQ1, AQ2: 0…10 V DC impedance 470 Ohm, resolution 10 bits sampling duration 5 ms +/- 0.1 ms (AI1, AI2, AI3) – analog input 2 ms +/- 0.5 ms (DI1…DI6)configurable – discrete input 5 ms +/- 1 ms (DI5, DI6)configurable – pulse input 10 ms +/- 1 ms (AQ1, AQ2) – analog output accuracy +/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input +/- 1 % AQ1, AQ2 for a temperature variation 60 °C analog output linearity error AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input AQ1, AQ2: +/- 0.2 % for analog output relay output number 3 relay output type Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles refresh time Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms) minimum switching current Relay output R1, R2, R3: 5 mA at 24 V DC maximum switching current Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC isolation Between power and control terminals insulation resistance > 1 MOhm 500 V DC for 1 minute to earth noise level 76 dB conforming to 86/188/EEC power dissipation in W 2026 W(forced convection) at 380 V, switching frequency 2.5 kHz operating position Vertical +/- 10 degree electromagnetic compatibility Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2 Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3 Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4 1.2/50 µs – 8/20 µs surge immunity test level 3 conforming to IEC 61000-4-5 Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6 pollution degree 2 conforming to EN/IEC 61800-5-1 vibration resistance 1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 shock resistance 6 gn for 11 ms conforming to IEC 60068-2-27 relative humidity 5…95 % without condensation conforming to IEC 60068-2-3 ambient air temperature for operation -15…45 °C (without derating) 45…60 °C (with derating factor) operating altitude <= 1000 m without derating 1000…4800 m with current derating 1 % per 100 m environmental characteristic Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3 Dust pollution resistance class 3S3 conforming to EN/IEC 60721-3-3 standards EN/IEC 61800-3 Environment 2 category C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 marking CE Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Weight 96.344 kg Package 1 Height 47 cm Package 1 width 67 cm Package 1 Length 103 cm

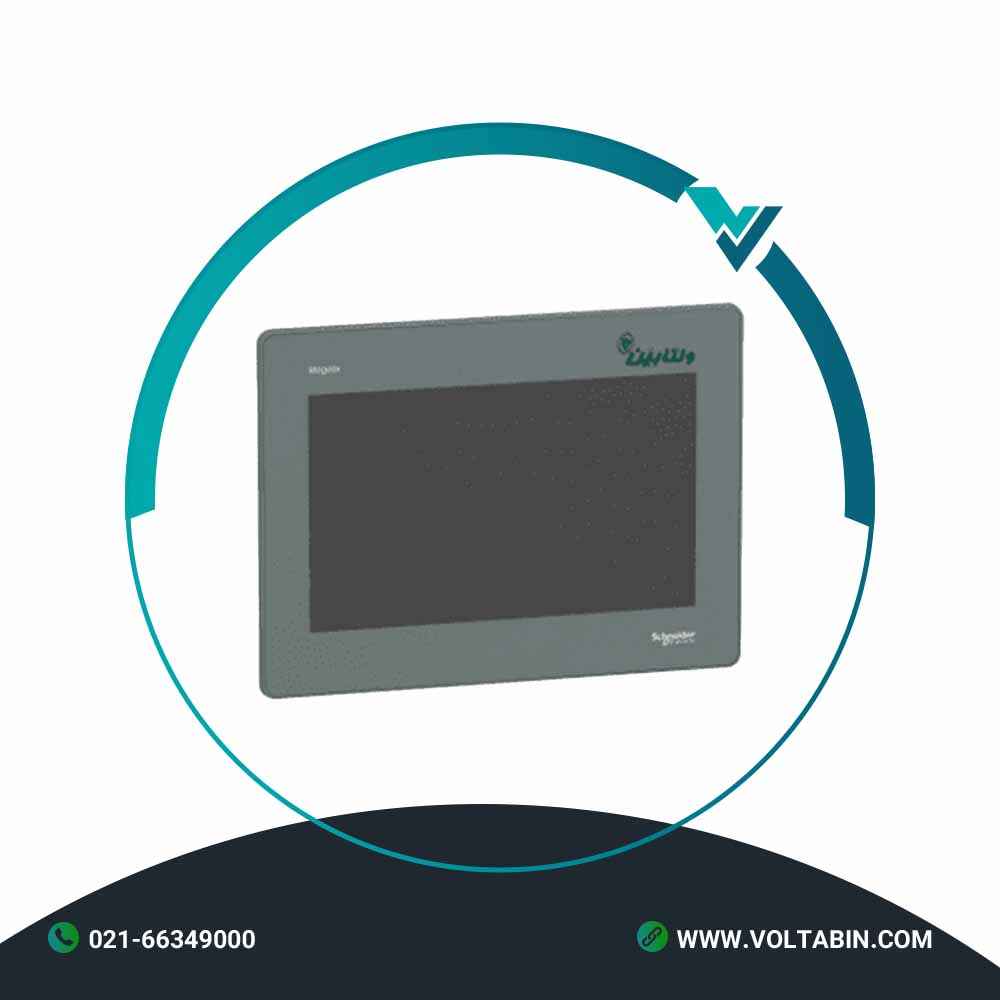

پنل HMI اشنایدر مدل HMIGXU5500 یک پنل نمایشگر لمسی پیشرفته با صفحه نمایش ۱۰.۱ اینچی از شرکت اشنایدر الکتریک است که برای کاربردهای صنعتی و اتوماسیون طراحی شده است. این محصول از سری Harmony Easy GXU با نمایشگر LCD رنگی ۶۵۵۳۶ رنگ و رزولوشن WVGA، رابط کاربری شهودی و کارآمد برای نظارت و کنترل فرآیندهای صنعتی فراهم میکند. پنل HMI اشنایدر مدل HMIGXU5500 با پشتیبانی از نرمافزار Vijeo Designer Basic و حافظه داخلی ۳۲ مگابایت، راهاندازی سریع و مدیت، راهاندازی سریع و مدیریت آسان سیستمهای اتوماسیون را ممکن میسازد. این مدل با تغذ عمر مفید بکلایت ۲۰,۰۰۰ ساعت و طراحی سازگار با محیط زیست، گزینهای پایدار و کارآمد برای صنایع مختلف است.
مشخصات فنی پنل HMI اشنایدر مدل HMIGXU5500
| مشخصه | مقدار |
|---|---|
| سری محصول | Harmony Easy GXU |
| نوع محصول | پنل لمسی پیشرفته (Advanced Touchscreen Panel) |
| نوع نمایشگر | صفحه نمایش لمسی LCD |
| تعداد رنگ | ۶۵۵۳۶ رنگ |
| رزولوشن | ۸۰۰ × ۴۸۰ پیکسل WVGA |
| سایز صفحه نمایش | ۱۰.۱ اینچ (widescreen) |
| عمر مفید بکلایت | ۲۰,۰۰۰ ساعت |
| ولتاژ تغذیه | ۲۴ ولت DC |
| نرمافزار پیکربندی | Vijeo Designer Basic |
| حافظه داخلی برای اپلیکیشن | ۳۲ مگابایت |
| حافظه DDR داخلی | ۱۲۸ مگابایت |
| حافظه پشتیبان (Backup) | ۱۲۸ کیلوبایت |
| تعداد پورت سریال | ۱ پورت سریال |
| ساعت زمان واقعی (RTC) | داخلی (Embedded RTC) |
| بستهبندی | کارتن بازیافتی |
| بهینهسازی انرژی | محصول کممصرف |
| عاری از گازهای گلخانهای | بله (F-gas free) |
| قابلیت بازیافت (Take-back) | خیر |
مزایای پنل HMI اشنایدر مدل HMIGXU5500
نمایشگر لمسی رنگی با رزولوشن بالا
پنل HMI اشنایدر مدل HMIGXU5500 با صفحه نمایش ۱۰.۱ اینچی و رزولوشن ۸۰۰ × ۴۸۰ پیکسل، تصاویر شفاف و دقیق برای نظارت بر فرآیندها ارائه میدهد. نمایش ۶۵۵۳۶ رنگ، امکان طراحی رابط کاربری جذاب و قابل فهم را فراهم میکند.
عمر مفید طولانی بکلایت
با عمر مفید ۲۰,۰۰۰ ساعت، بکلایت پنل HMIGXU5500 دوام بالایی دارد و هزینههای تعمیر و نگهداری را در طول زمان کاهش میدهد.
برنامهنویسی ساده با Vijeo Designer Basic
پنل HMI اشنایدر مدل HMIGXU5500 از نرمافزار Vijeo Designer Basic پشتیبانی میکند که با رابط کاربری شهودی، طراحی و پیادهسازی پروژههای HMI را ساده و سریع میکند.
حافظه داخلی گسترده
با ۳۲ مگابایت حافظه داخلی برای اپلیکیشن، ۱۲۸ مگابایت DDR و ۱۲۸ کیلوبایت حافظه پشتیبان، این مدل قابلیت ذخیرهسازی و پردازش دادههای حجیم را دارد.
طراحی سازگار با محیط زیست
مدل HMIGXU5500 با بستهبندی کارتن بازیافتی، بهینهسازی مصرف انرژی و عدم استفاده از گازهای گلخانهای (F-gas free)، به کاهش آثار زیستمحیطی کمک میکند.
ساعت زمان واقعی داخلی (RTC)
ساعت RTC داخلی، ثبت دقیق زمان رویدادها و گزارشگیری را بدون نیاز به تجهیزات جانبی ممکن میسازد.
کاربردهای صنعتی پنل HMI اشنایدر مدل HMIGXU5500
خطوط تولید و مونتاژ
پنل HMIGXU5500 در خطوط تولید برای نظارت بر وضعیت ماشینآلات، نمایش دادههای فرآیند و کنترل دستی تجهیزات استفاده میشود.
اتوماسیون صنعتی و کنترل فرآیند
در سیستمهای اتوماسیون پیچیده، مدل HMIGXU5500 با نمایش اطلاعات لحظهای و رابط کاربری تعاملی، تصمیمگیری سریع اپراتورها را تسهیل میکند.
صنایع بستهبندی و مواد غذایی
پنل HMI اشنایدر مدل HMIGXU5500 با قابلیت نمایش رنگی و حافظه گسترده، برای کنترل و نظارت بر خطوط بستهبندی و فرآیندهای تولید غذایی مناسب است.
سیستمهای HVAC و مدیریت ساختمان (BMS)
در ساختمانهای هوشمند، مدل HMIGXU5500 برای نمایش و کنترل سیستمهای تهویه، گرمایش و سرمایش به کار میرود.
ماشینکاری و CNC
در ماشینهای CNC، پنل HMIGXU5500 با نمایشگر لمسی و پورت سریال، رابط کاربری مناسب برای تنظیمات و نظارت بر عملیات ماشینکاری فراهم میکند.
صنایع آب و فاضلاب
مدل HMIGXU5500 در تصفیهخانهها و ایستگاههای پمپاژ برای نمایش پارامترهای عملیاتی و کنترل تجهیزات استفاده میشود.
قیمت و خرید پنل HMI اشنایدر مدل HMIGXU5500
برای استعلام قیمت پنل HMI اشنایدر مدل HMIGXU5500 و خرید آن، با کارشناسان ولتابین، نمایندگی اشنایدر در تهران تماس حاصل فرمایید.
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
