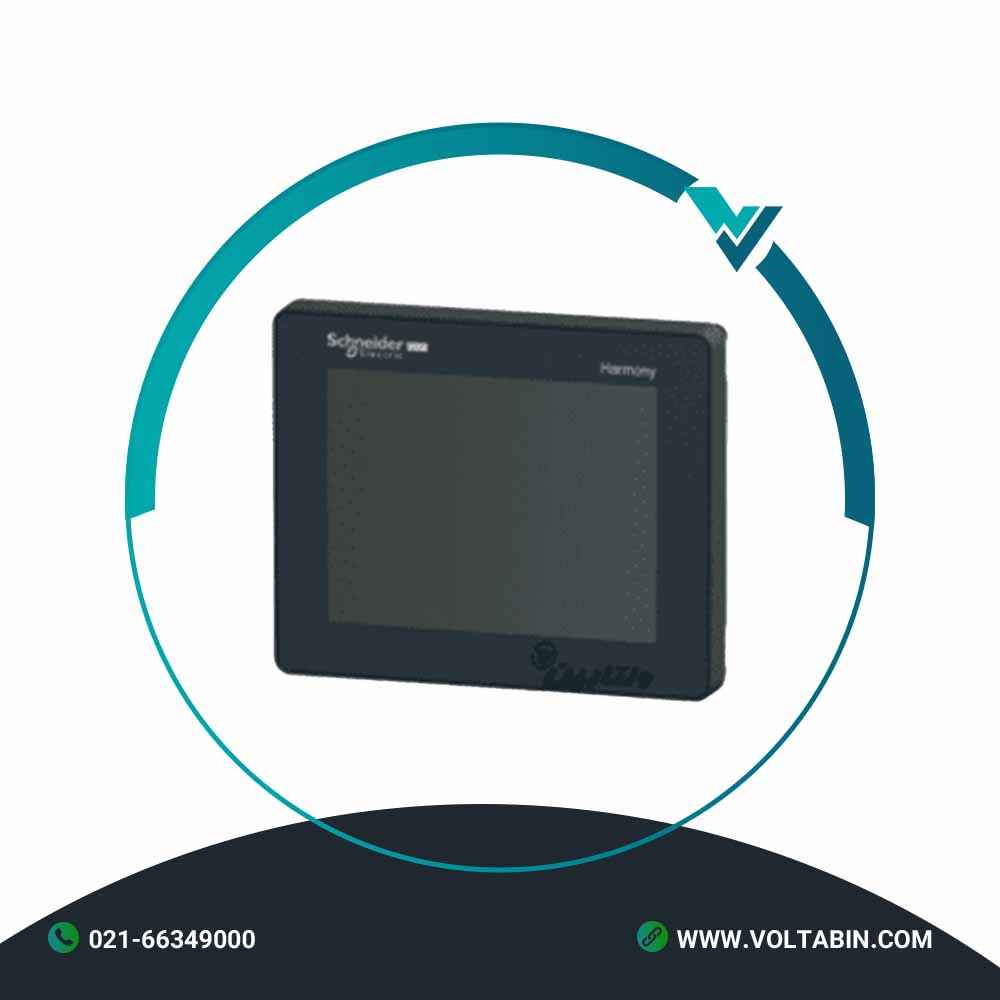

پنل لمسی ۳.۵ اینچ رنگی مدل HMISTU655
- Touchscreen for displaying synoptic views
- High definition color TFT QVGA screen
- High performance communication
- Simplified installation
- IP20, IP65 and NEMA 4X degree of protection
Range of product Harmony STO & STU Product or component type Touch panel screen Software designation Vijeo Designer Operating system Harmony Processor name CPU ARM9 Display size 3.5 inch Display type QVGA TFT colour touchscreen Display colour 65536 colours Display resolution 320 x 240 pixels QVGA Touch panel Analogue Backlight lifespan 50000 hours Brightness 16 levels Character font Chinese (simplified Chinese)
Japanese (ANK, Kanji)
ASCII
Korean
Taiwanese (traditional Chinese)[Us] rated supply voltage 24 V DC Supply External source Supply voltage limits 20.4…28.8 V Inrush current 30 A Power consumption in W 6.5 W Number of pages Limited by internal memory capacity Processor frequency 333 MHz Memory description Application memory 16 MB
Back up of data 64 kBIntegrated connection type 1 USB 2.0 type mini B
1 USB 2.0 type A
COM1 serial link – female RJ45 – RS232C/RS485 (rate: <= 115.2 kbits/s)
power supply – removable screw terminal block
1 Ethernet – RJ45Realtime clock Access to the PLC real-time clock Downloadable protocols Modbus TCP/IP
Modbus
Uni-TE
Third party protocolsFixing mode Ø 22 mm hole Enclosure material PC/PBT Marking With Schneider logo
CEHeight 98.15 mm Width 118 mm Depth 55.3 mm immunity to microbreaks 10 ms Standards IEC 61000-6-2
EN 61131-2
UL 1604
UL 508
FCC Class AProduct certifications CULus
C-Tick
Marine
UL class 1 Div2 T4A ou T5
UKCAAmbient air temperature for operation 0…50 °C Ambient air temperature for storage -20…60 °C Relative humidity 0…85 % without condensation Operating altitude <= 2000 m IP degree of protection IP20 (rear panel) conforming to IEC 60529
IP65 (front panel) conforming to IEC 60529NEMA degree of protection NEMA 4X front panel (indoor use) Shock resistance 15 gn for 11 ms conforming to IEC 60068-2-27 Vibration resistance +/- 3.5 mm (f = 5…9 Hz) conforming to IEC 60068-2-6
1 gn (f = 9…150 Hz) conforming to IEC 60068-2-6Resistance to electromagnetic fields 10 V/m conforming to IEC 61000-4-3 Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6.876 cm Package 1 Width 13.194 cm Package 1 Length 18.504 cm Package 1 Weight 529 g Unit Type of Package 2 S03 Number of Units in Package 2 16 Package 2 Height 30 cm Package 2 Width 30 cm Package 2 Length 40 cm Package 2 Weight 8960 g Unit Type of Package 3 P12 Number of Units in Package 3 384 Package 3 Height 95 cm Package 3 Width 80 cm Package 3 Length 120 cm Package 3 Weight 224040 g
پنل لمسی ۳.۵ اینچ رنگی یک نمایشگر صنعتی پیشرفته و باکیفیت است که برای نمایش دقیق سنوپتیک ویو (Synoptic Views) و وضعیت فرآیندهای صنعتی طراحی شده است. این محصول با بهره‌گیری از صفحه نمایش رنگی TFT QVGA با وضوح بالا، تصاویر را با دقت بسیار عالی ارائه می‌دهد. پنل لمسی ۳.۵ اینچ رنگی با قابلیت‌های ارتباطی قدرتمند و طراحی بهینه برای نصب سریع، یکی از گزینه‌های ایده‌آل برای ارتقای رابط کاربری ماشین‌آلات محسوب می‌شود. علاوه بر این، مقاومت بالای این پنل با درجات حفاظتی IP20، IP65 و NEMA 4X، آن را برای استفاده در محیط‌های سخت و دشوار صنعتی کاملاً متمایز کرده است.
مشخصات فنی پنل لمسی ۳.۵ اینچ رنگی
| مشخصه | مقدار |
|---|---|
| نوع محصول | پنل لمسی صنعتی (Touch Panel Screen) |
| ابعاد صفحه | ۳.۵ اینچ |
| نوع نمایشگر | رنگی TFT QVGA با کیفیت بالا |
| کاربرد اصلی | نمایش سنوپتیک ویو (Synoptic Views) |
| درجه حفاظت | IP20, IP65 و NEMA 4X |
| نوع نصب | نصب ساده و سریع (Simplified installation) |
| قابلیت ارتباطی | عملکرد بالا (High performance communication) |
مزایای پنل لمسی ۳.۵ اینچ رنگی
نمایش تصاویر با وضوح بالا (High Definition)
این پنل لمسی با مجهز بودن به صفحه نمایش رنگی TFT، جزئیات فرآیند را به صورت شفاف و زنده نمایش می‌دهد. این ویژگی به اپراتورها اجازه می‌دهد تا سنوپتیک ویو (Synoptic Views) سیستم را به بهترین شکل مشاهده و پایش کنند.
نصب آسان و سریع
طراحی ارگونومیک و مهندسی‌شده این محصول ، فرآیند نصب را بسیار تسهیل کرده است. این ویژگی باعث می‌شود که زمان راه‌اندازی سیستم به حداقل برسد و هزینه‌های اجرایی پروژه‌ها کاهش یابد.
پایداری در محیط‌های سخت صنعتی
با داشتن درجات حفاظتی IP65 و NEMA 4X، این پنل لمسی در برابر نفوذ آب، گرد و غبار و فشارهای محیطی کاملاً مقاوم است. پنل لمسی ۳.۵ اینچ رنگی تضمین می‌کند که عملیات کنترل و نمایش اطلاعات حتی در شرایط دشوار کاری بدون وقفه ادامه یابد.
ارتباطات پرسرعت و پایدار
بهره‌گیری از پروتکل‌های ارتباطی پیشرفته در پنل لمسی ۳.۵ اینچ رنگی، تبادل داده بین HMI و کنترلر را با کمترین تأخیر ممکن می‌سازد که برای سیستم‌های حساس اتوماسیون حیاتی است.
کاربردهای صنعتی پنل لمسی ۳.۵ اینچ رنگی
ماشین‌آلات صنعتی و خطوط تولید
از این پنل در خطوط تولید برای نمایش وضعیت عملیاتی و کنترل پنل‌های مرکزی استفاده می‌شود تا اپراتور تسلط کاملی بر عملکرد ماشین داشته باشد.
صنایع بسته‌بندی و مواد غذایی
به دلیل درجه حفاظت بالای IP65، این پنل در محیط‌های نیازمند شست‌وشو و استریل‌سازی در صنایع بسته‌بندی، انتخابی بسیار مطمئن است.
اتوماسیون ساختمان (BMS) و HVAC
در سیستم‌های تهویه مطبوع، این پنل با نمایش دقیق سنوپتیک ویو (Synoptic Views) تأسیسات، مدیریت و نظارت بر پارامترهای ساختمان را ساده می‌کند.
ماشین‌آلات CNC و پردازش
پنل لمسی ۳.۵ اینچ در دستگاه‌های ماشین‌کاری برای تنظیم پارامترها و مشاهده توابع کنترلی پیچیده با رابط کاربری رنگی کاربرد دارد.
قیمت و خرید پنل لمسی ۳.۵ اینچ رنگی
برای استعلام قیمت پنل لمسی ۳.۵ اینچ رنگی و خرید آن، با کارشناسان ولتابین، نمایندگی اشنایدر در تهران تماس حاصل فرمایید.
