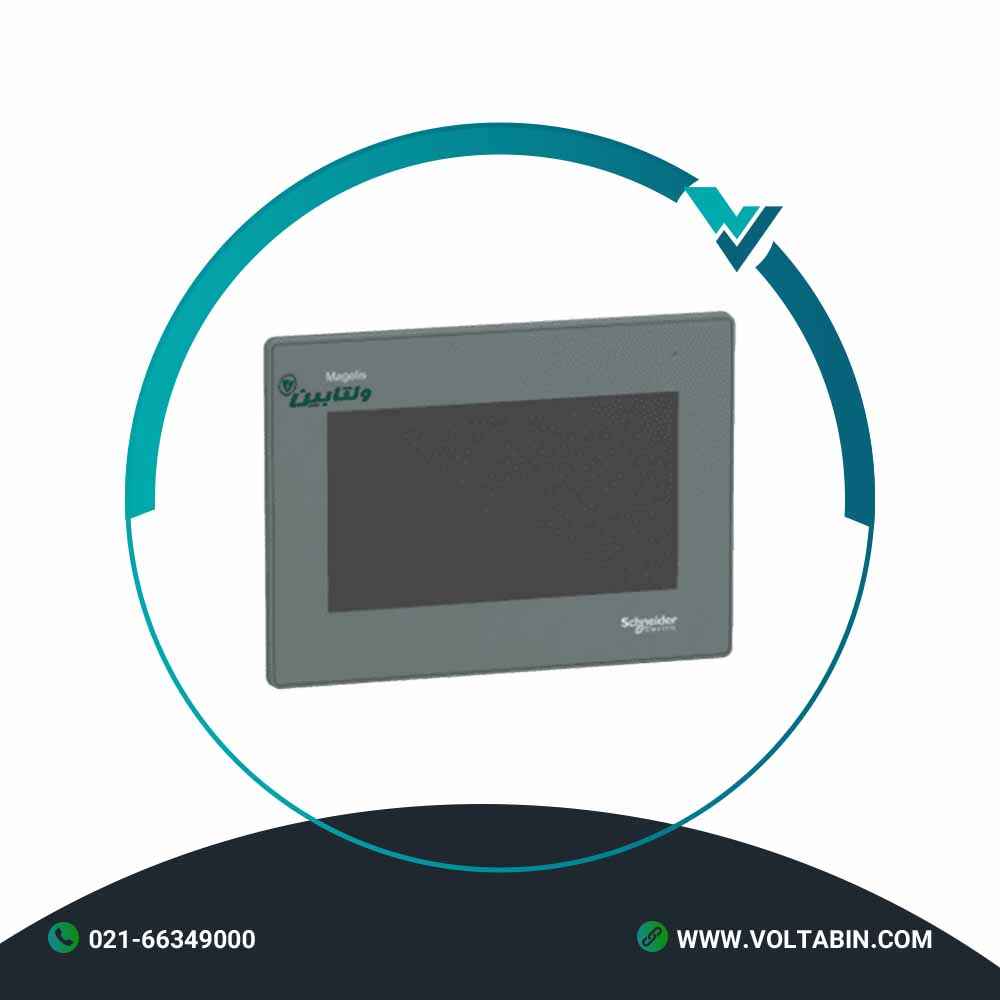

پنل لمسی اشنایدر مدل HMIGXU3512
Range of product Harmony Easy GXU Product or component type Advanced touchscreen panel Display type LCD touch screen Display colour 65536 colours Display resolution 800 x 480 pixels WVGA Display size 7 inch Backlight lifespan 20000 hours [Us] rated supply voltage 24 V DC Software designation Vijeo Designer Basic configuration software Memory description Internal, 48 MB for application
Internal DDR, 128 MB
Internal, 128 kB for backupIntegrated connection type USB type mini B
COM1 serial link: 9-way male SUB-D connector, RS232C
COM2 serial link: 9-way male SUB-D connector, RS422/RS485
USB type A
Ethernet 10/100BASE-TXCut-out dimensions 190 x 135 mm Quality labels CE Ambient air temperature for operation 0…50 °C Ambient air temperature for storage -20…60 °C IP degree of protection IP65 (front panel) Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 9.163 cm Package 1 Width 18.024 cm Package 1 Length 25.544 cm Package 1 Weight 910 g Unit Type of Package 2 S04 Number of Units in Package 2 12 Package 2 Height 30 cm Package 2 Width 40 cm Package 2 Length 60 cm Package 2 Weight 11747 g Unit Type of Package 3 P12 Number of Units in Package 3 144 Package 3 Height 95 cm Package 3 Width 80 cm Package 3 Length 120 cm Package 3 Weight 149964 g
پنل لمسی اشنایدر مدل HMIGXU3512 یک نمایشگر لمسی پیشرفته با صفحه ۷ اینچی از شرکت اشنایدر الکتریک است که به‌عنوان مدل یونیورسال در سری Harmony Easy GXU طراحی شده است. این محصول با دو پورت سریال، یک پورت اترنت و ساعت واقعی داخلی (RTC)، امکان مانیتورینگ و کنترل دقیق تجهیزات صنعتی را برای اپراتورها فراهم می‌کند. پنل لمسی اشنایدر مدل HMIGXU3512 با نرم‌افزار پیکربندی Vijeo Designer Basic برنامه‌نویسی می‌شود و به دلیل حافظه داخلی مناسب و رابط‌های ارتباطی متنوع، گزینه‌ای کارآمد برای انواع پنل‌های اپراتوری در خطوط تولید محسوب می‌شود.
مشخصات فنی پنل لمسی اشنایدر مدل HMIGXU3512
| مشخصه | مقدار |
|---|---|
| رنج محصول | Harmony Easy GXU |
| نوع محصول | پنل لمسی پیشرفته (Advanced Touchscreen Panel) |
| نوع نمایشگر | نمایشگر لمسی LCD |
| رنگ نمایشگر | ۶۵۵۳۶ رنگ |
| رزولوشن نمایشگر | ۸۰۰ × ۴۸۰ پیکسل (WVGA) |
| اندازه نمایشگر | ۷ اینچ |
| عمر بک‌لایت | ۲۰۰۰۰ ساعت |
| ولتاژ تغذیه نامی | ۲۴ ولت DC |
| نرم‌افزار پیکربندی | Vijeo Designer Basic |
| حافظه داخلی برای اپلیکیشن | ۴۸ مگابایت |
| حافظه DDR داخلی | ۱۲۸ مگابایت |
| حافظه داخلی بکاپ | ۱۲۸ کیلوبایت |
| نوع اتصال یکپارچه | USB Mini B، پورت سریال COM1 (RS232C، کانکتور 9-way male SUB-D)، پورت سریال COM2 (RS422/RS485، کانکتور 9-way male SUB-D)، USB Type A، اترنت 10/100BASE-TX |
| ابعاد برش نصب | ۱۹۰ × ۱۳۵ میلی‌متر |
مزایای پنل لمسی اشنایدر مدل HMIGXU3512
نمایشگر رنگی با کیفیت بالا
پنل لمسی اشنایدر مدل HMIGXU3512 با صفحه ۷ اینچی و رزولوشن WVGA و پشتیبانی از ۶۵۵۳۶ رنگ، نمایش گرافیکی روشن و خویند را برای اپراتور ف داده‌های فرآیند را برای اپراتور فراهم می‌کند. عمر بک‌لایت ۲۰۰۰۰ ساعته نیز طول عمر بالای نمایشگر را در کاربری مستمر تضمین می‌کند.
پورت‌های ارتباطی متنوع
این مدل با دو پورت سریال (RS232C و RS422/RS485)، یک پورت اترنت 10/100BASE-TX و دو پورت USB (Mini B و Type A)، امکان اتصال به انواع کنترلرها و شبکه‌های صنعتی را به‌صورت یکپارچه فراهم می‌آورد.
پیکربندی ساده با Vijeo Designer
پنل لمسی اشنایدر مدل HMIGXU3512 توسط نرم‌افزار Vijeo Designer Basic پیکربندی می‌شود که رابط کاربری آن، طراحی صفحات نمایش و برنامه‌نویسی سناریوهای اپراتوری را سریع و ساده می‌کند.
ساعت واقعی داخلی (RTC)
وجود RTC embedded در این مدل، امکان ثبت زمان‌بندی دقیق رخدادها، آلارم‌ها و لاگ‌های عملکردی سیستم را بدون نیاز به منبع زمان خارجی فراهم می‌کند.
حافظه کافی برای اپلیکیشن‌های صنعتی
با ۴۸ مگابایت حافظه اپلیکیشن، ۱۲۸ مگابایت DDR داخلی و ۱۲۸ کیلوبایت حافظه بکاپ، این پنل قابلیت اجرای پروژه‌های نظارتی متوسط تا پیچیده را بدون محدودیت حافظه دارد.
کاربردهای صنعتی پنل لمسی اشنایدر مدل HMIGXU3512
خطوط تولید و مونتاژ
پنل لمسی اشنایدر مدل HMIGXU3512 در خطوط تولید برای نمایش وضعیت تجهیزات، ثبت آلارم‌ها و کنترل دستی فرآیندها از طریق اتصال سریال یا اترنت به PLC استفاده می‌شود.
اتوماسیون تابلوهای برق
در تابلوهای برق صنعتی، این مدل با پورت‌های RS232C و RS422/RS485 به تجهیزات کنترلی مختلف متصل می‌شود و امکان مانیتورینگ متمرکز پارامترهای الکتریکی را فراهم می‌کند.
سیستم‌های HVAC و تأسیسات ساختمانی
پنل لمسی اشنایدر مدل HMIGXU3512 با اتصال اترنت به شبکه BMS، مدیریت و نظارت بر سیستم‌های تهویه و تأسیسات ساختمانی را تسهیل می‌کند.
ماشین‌آلات بسته‌بندی و CNC
در ماشین‌آلات بسته‌بندی و CNC، این پنل با نمایشگر ۷ اینچی و رزولوشن مناسب، رابط کاربری روشنی برای تنظیم پارامترهای ماشین و مشاهده وضعیت لحظه‌ای فرآیند ارائه می‌دهد.
صنایع غذایی و دارویی
در خطوط تولید غذایی و دارویی که نیاز به ثبت دقیق زمان رخدادها دارند، RTC داخلی پنل لمسی اشنایدر مدل HMIGXU3512 امکان ردیابی و تحلیل دقیق روند تولید را فراهم می‌کند.
قیمت و خرید پنل لمسی اشنایدر مدل HMIGXU3512
برای استعلام قیمت مدل HMIGXU3512 و خرید آن، با کارشناسان ولتابین، نمایندگی اشنایدر در تهران تماس حاصل فرمایید.
