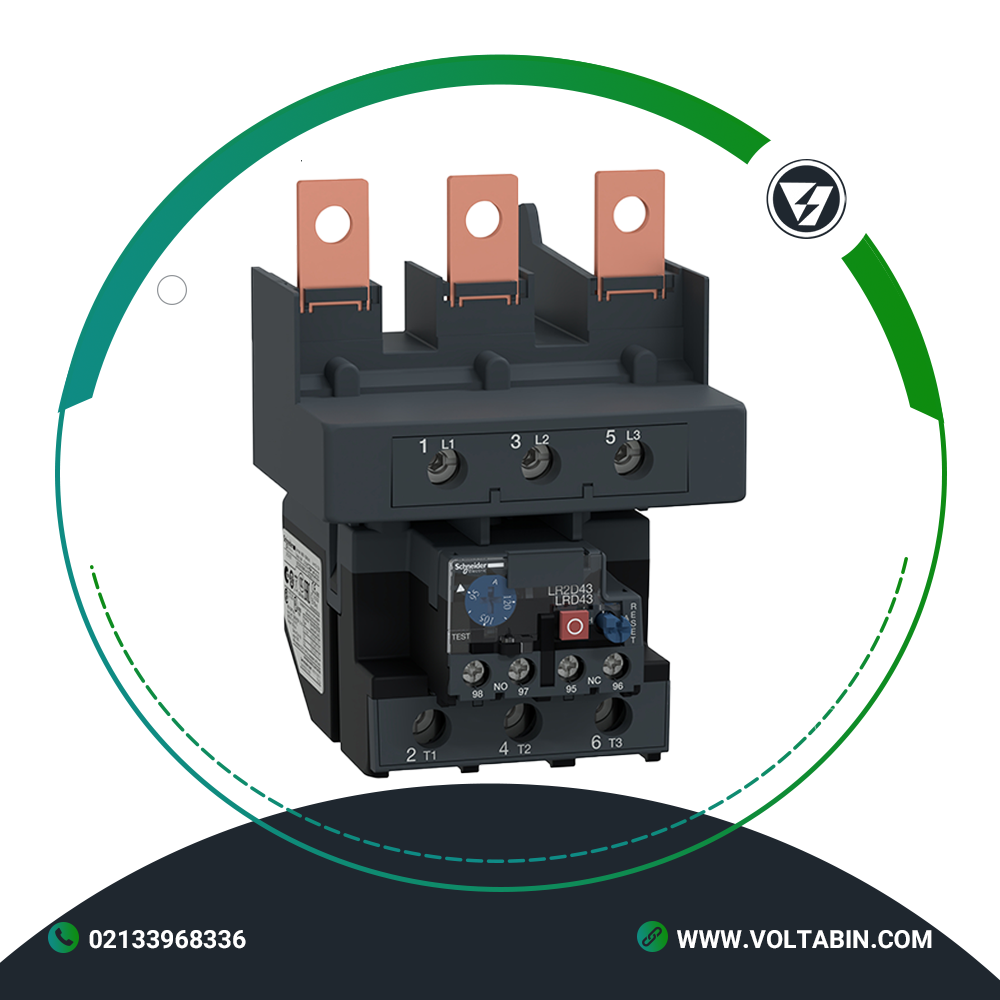

بیمتال 95 تا 120 آمپر اشنایدر مدل LRD4367

بیمتال 95 تا 120 آمپر اشنایدر مدل LRD4367

بیمتال 95 تا 120 آمپر اشنایدر با کدفنی LRD4367 از شرکت اشنایدر الکتریک یکی از تجهیزات حفاظتی مهم در مدارهای راه‌اندازی موتور است که برای حفاظت از موتورهای الکتریکی در برابر اضافه بار و قطع فاز به کار می‌رود. برخلاف کلیدهای حفاظتی دیگر، بیمتال با اندازه‌گیری حرارت ایجادشده در اثر جریان، می‌تواند رفتار حرارتی واقعی موتور را شبیه‌سازی و پیش‌بینی کند. بیمتال اشنایدر در مدار راه‌اندازی موتور، معمولاً پس از کنتاکتور نصب می‌شود و در صورت عبور جریان بیش از حد مجاز، فرمان قطع به کنتاکتور صادر می‌کند تا موتور آسیب نبیند.

 مشخصات فنی بیمتال 95 تا 120 آمپر اشنایدر مدل LRD4367

• جریان نامی: 120 آمپر
• جریان قابل تنظیم: 95 تا 120 آمپر
• ولتاژ عملکرد: 1000 ولت AC، با فرکانس 0 تا 400 هرتز
• فرکانس شبکه: 0/400 هرتز
• کلاس تریپ حرارتی: Class 10A مطابق با IEC 60947-4-1
• تعداد تیغه های کمکی: 1 عدد NO و 1 عدد NC
• درجه حفاظت: IP20
• دمای عملیاتی: -20 تا +60 درجه سانتی گراد
• دمای ذخیره‌سازی: -60 تا +70 درجه سانتی گراد
• نوع اتصال: ترمینال‌های پیچی (Screw Clamp)
• روش نصب:
  • نصب مستقیم زیر کنتاکتور
  • نصب روی ریل یا صفحه با متعلقات خاص
• نوع کنترل:
  • دکمه قرمز برای توقف دستی (Stop)
  • دکمه آبی برای ریست دستی یا خودکار (Reset)

مزایای استفاده از بیمتال 95 تا 120 آمپر اشنایدر با کدفنی LRD4367

• حفاظت دقیق از موتور: بی‌متال اشنایدر با استفاده از مکانیزم حرارتی دقیق، جریان عبوری از موتور را با حساسیت بالا پایش می‌کند و در صورت افزایش تدریجی جریان (اضافه‌بار)، به‌صورت تدریجی و هوشمند عمل می‌کند. این حفاظت بر اساس افزایش دمای واقعی در مدار انجام می‌شود، نه صرفاً مقدار جریان آنی.
• تشخیص و حفاظت در برابر قطع فاز: بی‌متال‌های سری LRD اشنایدر قابلیت تشخیص عدم تعادل در جریان فازها را دارند و در صورت قطع یکی از فازها، به‌سرعت موتور را از مدار خارج می‌کنند تا از سوختن سیم‌پیچ جلوگیری شود.
• تنظیم‌پذیری بالا: هر بی‌متال دارای پیچ تنظیم جریان است که به کاربر اجازه می‌دهد رنج عملکرد دستگاه را دقیقاً متناسب با جریان نامی موتور تنظیم کند. این امکان باعث می‌شود یک مدل بی‌متال برای چندین موتور مختلف با جریان نزدیک، قابل استفاده باشد.
• نصب سریع و آسان: بی‌متال‌های اشنایدر طوری طراحی شده‌اند که به‌صورت مستقیم و بدون نیاز به سیم‌کشی اضافه روی کنتاکتورهای TeSys D سوار می‌شوند. این ویژگی زمان نصب و هزینه‌های مربوط به سیم‌کشی را کاهش می‌دهد.
• قابلیت استفاده مجدد پس از عملکرد حفاظتی: با عملکرد به صورت تریپ (Trip)، بی‌متال پس از تشخیص خطا، کنتاکت فرمان را قطع می‌کند و دستگاه را از مدار خارج می‌سازد. پس از رفع خطا، با کلید ریست دستی یا خودکار می‌توان دستگاه را به حالت اولیه بازگرداند، بدون نیاز به تعویض.
• عمر طولانی و کارکرد مطمئن: بی‌متال‌های اشنایدر به دلیل کیفیت ساخت بالا، عمر الکتریکی و مکانیکی بسیار خوبی دارند و در سیکل‌های کاری پرتکرار و محیط‌های صنعتی عملکرد پایداری از خود نشان می‌دهند.
• ایمنی بالا برای تجهیزات و اپراتور: با استفاده از کنتاکت‌های کمکی (NO/NC)، می‌توان وضعیت عملکرد بی‌متال را به سیستم کنترل (مانند PLC یا هشداردهنده) ارسال کرد و در صورت نیاز، اقدامات کنترلی یا ایمنی را اجرا نمود.
• امکان تست دستی: اکثر مدل‌ها دارای دکمه تست هستند که به اپراتور اجازه می‌دهد عملکرد تریپ را بدون ایجاد خطا در موتور، بررسی کند؛ این ویژگی برای تعمیر و نگهداری دوره‌ای بسیار مفید است.
• سازگاری با تجهیزات جانبی: بی‌متال‌های اشنایدر به‌راحتی با کنتاکتورهای TeSys، تایمرها، PLC، تجهیزات مانیتورینگ و سایر اجزای سیستم اتوماسیون سازگار می‌شوند و در طراحی مدارهای صنعتی پیشرفته کاملاً کاربرد دارند.
• طراحی فشرده و صرفه‌جویی در فضا: ابعاد کوچک و طراحی ماژولار باعث شده که نصب بی‌متال‌ها در تابلوهای برق صنعتی فضای کمی اشغال کند، به‌ویژه در ترکیب با کنتاکتورهای هم‌خانواده.
• قابلیت استفاده در شرایط سخت: این تجهیزات با استانداردهای بین‌المللی تولید شده‌اند و در برابر شرایط سخت محیطی مانند رطوبت، گردوغبار، لرزش و دمای بالا عملکرد قابل‌اعتماد دارند.

کاربرد های صنعتی بیمتال اشنایدر LRD4367

• صنایع عمومی و تولیدی
  • حفاظت از الکتروموتورهای سه‌فاز و تک‌فاز در خطوط تولید
  • جلوگیری از سوختن موتور در صورت اضافه‌بار یا قطع یکی از فازها
  • کنترل عملکرد ایمن ماشین‌آلات صنعتی و تجهیزات مکانیکی
• صنایع آب و فاضلاب
  • حفاظت از موتورهای پمپ در ایستگاه‌های پمپاژ
  • جلوگیری از کارکرد خشک (Dry Run) و قفل مکانیکی در پمپ‌ها
  • افزایش عمر تجهیزات در تصفیه‌خانه‌ها و سیستم‌های توزیع آب
• سیستم‌های تهویه، گرمایش و تبرید (HVAC)
  • حفاظت از کمپرسورها، فن‌ها، پمپ‌های سیرکولاسیون و چیلرها
  • جلوگیری از آسیب‌های ناشی از افزایش دما یا قفل مکانیکی موتور
  • اطمینان از عملکرد پایدار در محیط‌های کنترل‌شده دما
• صنایع ماشین‌سازی و کارگاهی
  • حفاظت از موتورهای دستگاه‌های تراش، CNC، فرز، سنگ و سوراخ‌کاری
  • کاهش هزینه‌های تعمیر و نگهداری ناشی از خرابی موتور
  • امکان مانیتورینگ خطا و کنترل خودکار فرآیندهای ماشینی
• خطوط مونتاژ و اتوماسیون صنعتی
  • کاربرد در ماشین‌آلات نیمه‌اتومات و تمام‌اتومات
  • هماهنگی کامل با PLC و سیستم‌های کنترل مرکزی
  • افزایش ایمنی و پایداری در سیستم‌های تولید پیوسته
• صنایع کشاورزی و گلخانه‌ای
  • حفاظت از پمپ‌های آبیاری، تهویه و تجهیزات گردش هوا
  • عملکرد مطمئن در شرایط رطوبت بالا و نوسانات برق
  • مناسب برای استفاده در مناطق روستایی و دور از مرکز
• صنایع ساختمانی و تأسیسات الکتریکی
  • استفاده در تابلوهای برق برای حفاظت از فن‌ها، بالابرها، درب‌های برقی و موتورهای آسانسور
  • پشتیبانی از سیستم‌های کنترلی هوشمند در ساختمان‌های مدرن
• صنایع نفت، گاز و پتروشیمی
  • حفاظت موتورها در محیط‌های انفجاری و شرایط سخت عملیاتی
  • پشتیبانی از پمپ‌ها، کمپرسورها و تجهیزات دوار با بارهای بالا
  • هماهنگی با تجهیزات ضدانفجار در نواحی ATEX
• ایستگاه‌های برق و تابلوهای فشار ضعیف
  • محافظت از الکتروموتورها در تابلوهای فرمان و کنترل
  • اطمینان از عملکرد پایدار تجهیزات در ایستگاه‌های برق محلی و صنعتی
  • کاهش زمان توقف سیستم‌ها در اثر خطاهای حرارتی

قیمت بیمتال 95 تا 120 آمپر اشنایدر مدل LRD4367

برای اطلاع از قیمت بیمتال اشنایدر مدل LRD4367 و همچنین خرید آن، می‌توانید با کارشناسان فروش ما در نمایندگی اشنایدر تماس حاصل فرمایید.
