کنتاکتور چیست؟

کنتاکتور یک تجهیز الکترومغناطیسی است که با استفاده از خاصيت الکترومغناطيس ــ مانند رله‌ها ــ تعدادى کنتاکت را به يکديگر وصل يا از يکديگر جدا می کند. از اين خاصيت جهت قطع و وصل و يا تغيير اتصال مدار استفاده می‌شود.

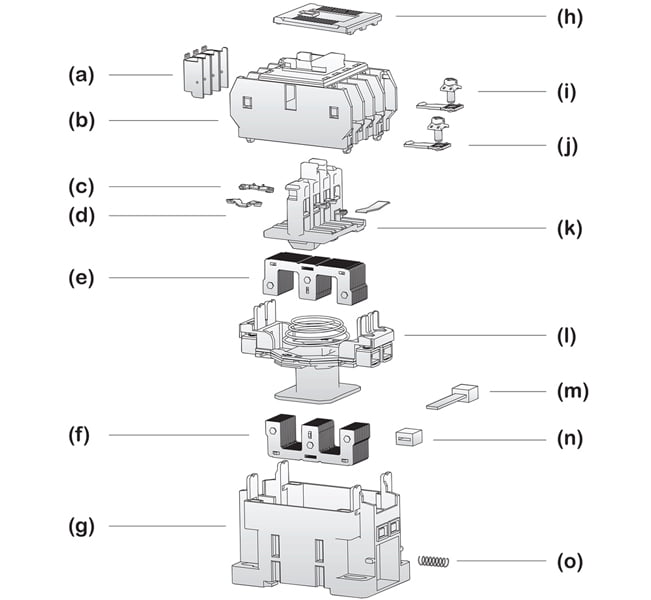

ساختمان کنتاکتور اشنایدر

اين کليد از دو هسته به شکل E يا U که يکى ثابت و ديگرى متحرک است تشکيل می‌شود. در ميان هسته ى ثابت يک بوبين يا سيم پيچ قرار دارد. وقتى بوبين به برق متصل می‌شود با استفاده از خاصيت مغناطيسى، نيروى کششى فنر را خنثی میکند و هسته ى فوقانى را به هسته ى تحتانى اتصال می‌دهد و باعث می‌شود که تعدادى کنتاکت عايق شده از يکديگر به ترمينال‌هاى ورودى و خروجى کليد متصل شود و يا باعث گردد کنتاکت‌هاى بسته‌ى کنتاکتور باز شوند.
در صورتى که مدار تغذيه‌ى بوبين کنتاکتور قطع شود، در اثر نيروى فنرى که داخل کليد قرار دارد هسته‌ى متحرک دوباره به حالت اوّل باز می‌گردد.

مزاياى استفاده از کنتاکتور اشنایدر

کنتاکتور اشنایدر نسبت به کليدهاى دستى صنعتى مزايايى به شرح زير دارد:

• مصرف کننده از راه دور کنترل می‌شود.
• مصرف کننده از چند محل کنترل می‌شود.
• امکان طراحى مدار فرمان اتوماتيک براى مراحل مختلف کار مصرف کننده وجود دارد.
• سرعت قطع و وصل کنتاکتور زياد و استهلاک آن کم است.
• از نظر حفاظتى مطمئن ترند و حفاظت مناسبتر و کاملتر دارند.
• عمرمؤثرشان بيشتر است.
• هنگام قطع برق، مدار مصرف کننده نيز قطع میشود و به استارت مجدد نياز پيدا میکند؛ در نتيجه از خطرات وصل ناگهانى دستگاه جلوگيرى می‌گردد.

مشخصات فنی کنتاکتور اشنایدر

با توجه به نوع مصرف کننده و شرايط کار، کنتاکتور اشنایدر قدرت و جريان عبورى مشخصی براى ولتاژهاى مختلف دارند. بنابراين، بايد به جدول و مشخصات کنتاکتور توجه کافى کرد و کنتاکتور را منطبق بر مشخصات مورد نیاز انتخاب کرد.

برای خرید کنتاکتور اشنایدر و مشاوره رایگان با کارشناسان ما در ولتابین با شماره 02166349000 تماس بگیرید.

براى اتصال مصرف کننده به شبکه بايد از کنتاکتورى با مشخصات مناسب استفاده کرد که کنتاکت هاى آن تحمل جريان راه اندازی و جریان دائمی را داشته باشد. همچنين در صورت اتصال کوتاه، جريان لحظه اى زيادى که ازمدار عبور می کند و يا جرقه اى که هنگام قطع مدار ايجاد میشود، صدمه اى به کنتاکتور نزند.

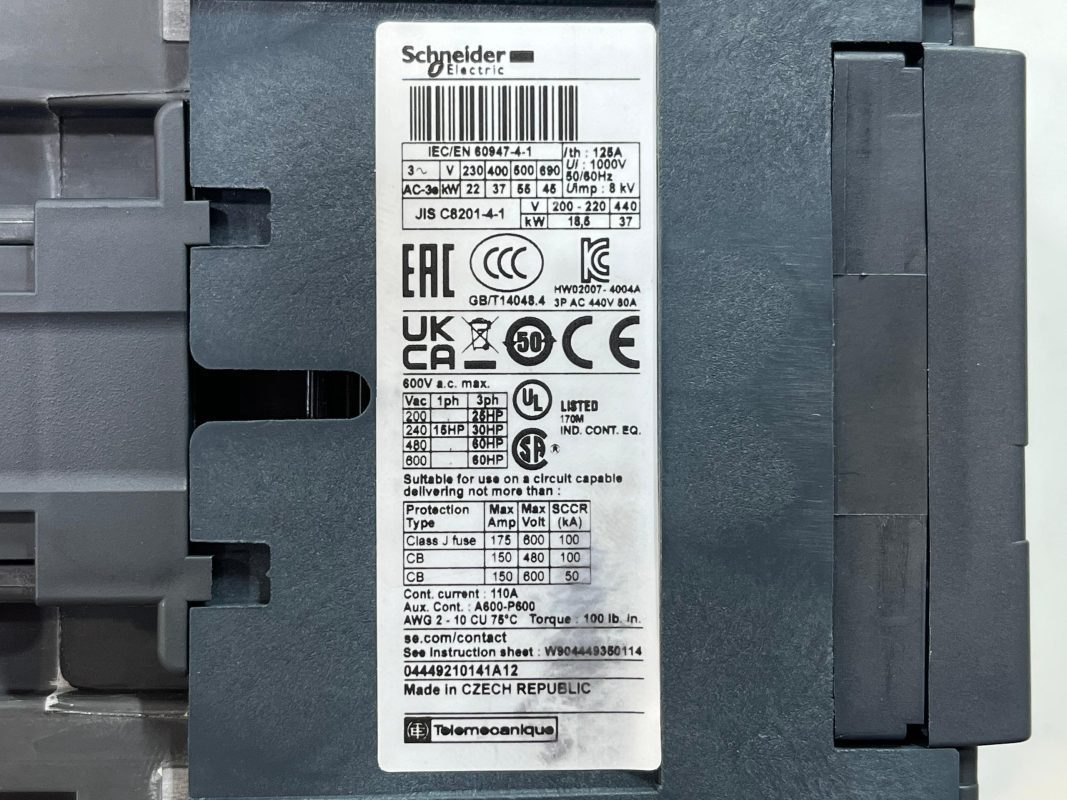

به اين منظور و براى اين که بتوانيم پس از طراحى مدار، کنتاکتور مناسب را براى اتصال مصرف کننده به شبکه انتخاب کنيم، بايد با مقادير نامى مربوط به کنتاکتور آشنا شويم. در زير یک نمونه از پلاک کنتاکتور اشنایدر برای شما عزیزان قرار داده شده است.

راهنمای انتخاب سایز و رنج کنتاکتور اشنایدر

از آن جايى که کنتاکتورها را بيشتر براى راه اندازى الکتروموتورها به کار میبرند، لازم است ابتدا با پلاک موتورها آشنا شوید. به زودی برای مقاله ای برای آشنایی با پلاک و مشخصات موتورهای القایی مقاله ای در ولتابین منتشر خواهیم کرد.

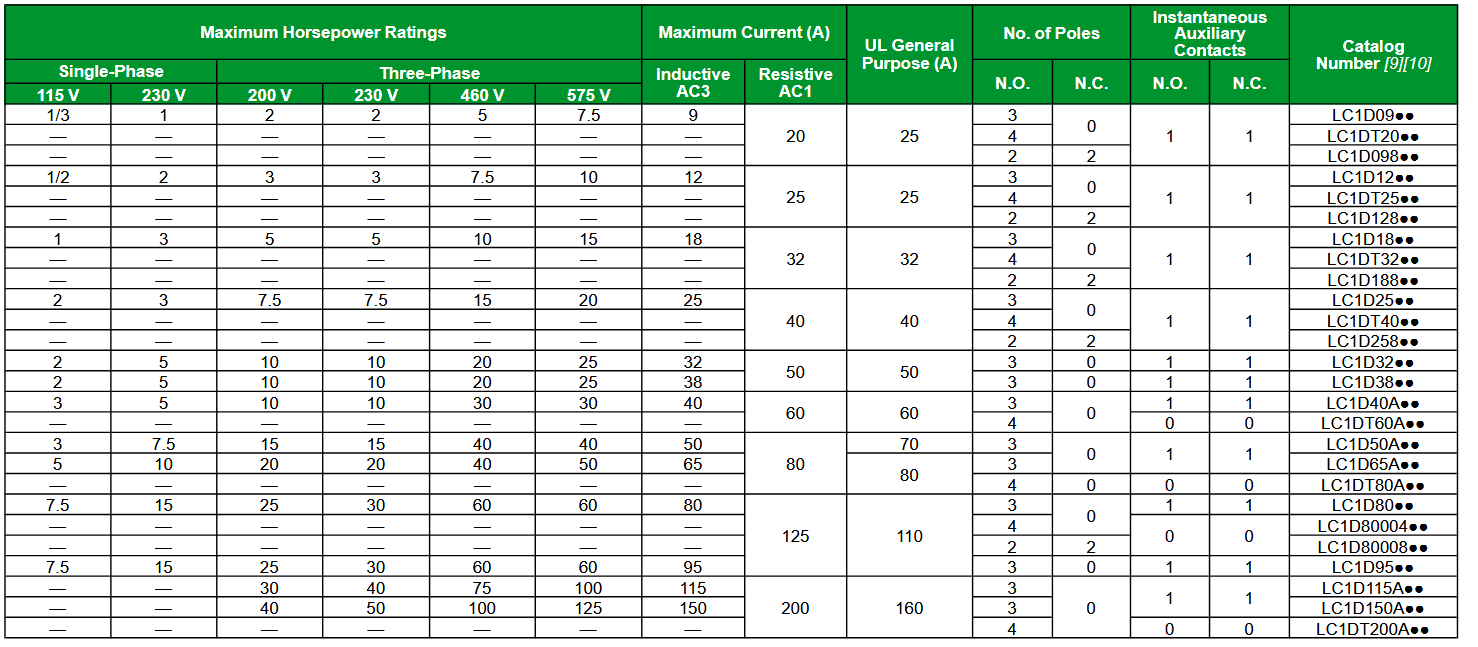

جدول راهنمای انتخاب کنتاکتور اشنایدر بر اساس آمپر و توان الکتروموتور

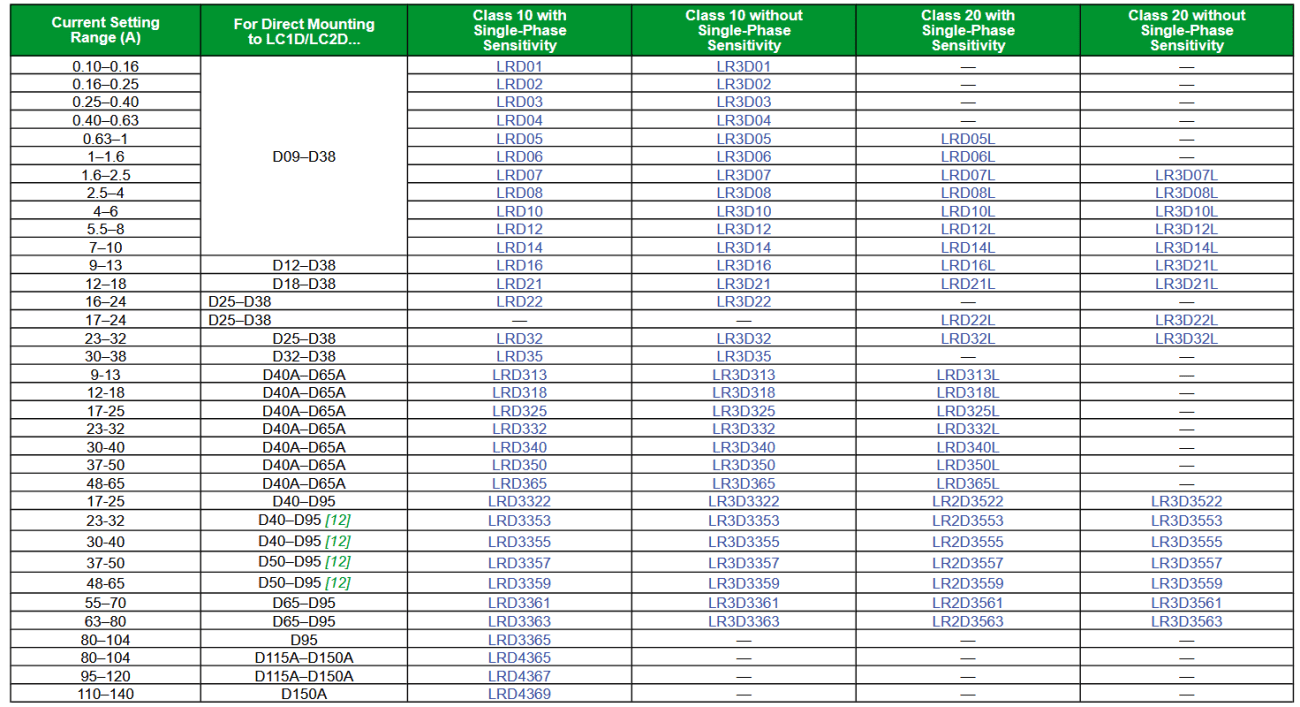

جدول راهنمای انتخاب بیمتال اشنایدر بر اساس آمپر و سایز کنتاکتور
