در هر پروژه الکتریکی، چه یک ساختمان مسکونی کوچک باشد و چه یک کارخانه بزرگ صنعتی، حفاظت از موتورهای الکتریکی اهمیت بالایی دارد. موتور قلب سیستم است و اگر در برابر خطاها محافظت نشود، میتواند دچار سوختگی، کاهش عمر و حتی توقف کل فرآیند شود. دو تجهیز پرکاربرد برای حفاظت موتورها در سیستمهای فشار ضعیف، کلید حرارتی و بیمتال (رله حرارتی) هستند.
در نگاه اول ممکن است این دو وسیله شبیه به هم به نظر برسند، اما تفاوتهای مهمی دارند که دانستن آنها برای مهندسان برق، تکنسینها و حتی مدیران پروژه ضروری است. در این مقاله، علاوه بر توضیح عملکرد و تفاوت این دو تجهیز، نگاهی به محصولات زیمنس و اشنایدر الکتریک خواهیم داشت؛ دو برند معتبر جهانی که در ایران نیز توسط شرکت ولتابین بهعنوان نمایندگی رسمی عرضه میشوند.
کلید حرارتی چیست و چه کاربردی دارد؟
کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) تجهیزی است که برای حفاظت کامل موتور طراحی شده است. این کلید ترکیبی از دو حفاظت اصلی را فراهم میکند:
- حفاظت در برابر اضافه بار: زمانی که موتور جریان بیشتری از مقدار مجاز میکشد (به دلیل گیر کردن محور، اضافه بار مکانیکی یا نقص عملکرد).
- حفاظت در برابر اتصال کوتاه: زمانی که بهطور ناگهانی جریان بسیار بزرگی از مدار عبور کند (مثلاً در اثر آسیب به سیمپیچی یا کابل).
کلید حرارتی بهتنهایی کافی است و نیازی به فیوز یا رله جانبی ندارد. به همین دلیل، در بسیاری از پروژهها استفاده از آن باعث کاهش فضا در تابلو برق، صرفهجویی در هزینه و افزایش اطمینان میشود.
مزایای کلید حرارتی زیمنس
مزایای کلید حرارتی زیمنس عبارت اند از:
- طراحی ماژولار و هماهنگی کامل با کنتاکتورهای سری SIRIUS.
- دقت بالا در تنظیم جریان و عملکرد مطمئن در شرایط سخت صنعتی.
- طول عمر بالا و تستشده طبق استاندارد IEC 60947-2.
- مناسب برای تابلوهای صنعتی و پروژههایی که پایداری اهمیت ویژه دارد.
مزایای کلید حرارتی اشنایدر
مزایای کلید حرارتی اشنایدر عبارت اند از:
- سریهای GV2 و GV3 با طراحی جمعوجور و نصب سریع.
- قابلیت تنظیم دقیق جریان متناسب با موتورهای مختلف.
- قابلیت هماهنگی کامل با کنتاکتورهای سری TeSys.
- گزینهای ایدهآل برای پروژههای ساختمانی، تجاری و حتی صنایع کوچک.
بیمتال چیست و چرا استفاده میشود؟
بیمتال یا رله حرارتی تجهیزی است که بر اساس خم شدن دو فلز با ضرایب انبساط متفاوت عمل میکند. وقتی موتور بیش از حد جریان بکشد، این فلزها گرم شده و کنتاکت بیمتال تغییر وضعیت میدهد و مدار فرمان موتور را قطع میکند.
نکته مهم اینجاست که بیمتال فقط در برابر اضافه بار طولانیمدت محافظت میکند و توانایی قطع اتصال کوتاه را ندارد. به همین دلیل، همیشه همراه با کنتاکتور و فیوز استفاده میشود.
مزایای بیمتال زیمنس
مزایای بیمتال زیمنس عبارت اند از:
- هماهنگی کامل با کنتاکتورهای SIRIUS.
- تنظیم دقیق محدوده جریان و امکان ریست دستی یا اتوماتیک.
- دقت بالا در تشخیص اضافه بار و جلوگیری از آسیبهای تدریجی به موتور.
مزایای بیمتال اشنایدر
مزایای بیمتال اشنایدر عبارت اند از:
- سریهای LRD و LR2 با طراحی مناسب برای نصب مستقیم روی کنتاکتورهای TeSys.
- عملکرد مطمئن در محیطهای صنعتی و کارگاهی.
- کاربری ساده، نصب سریع و هزینه اقتصادی.

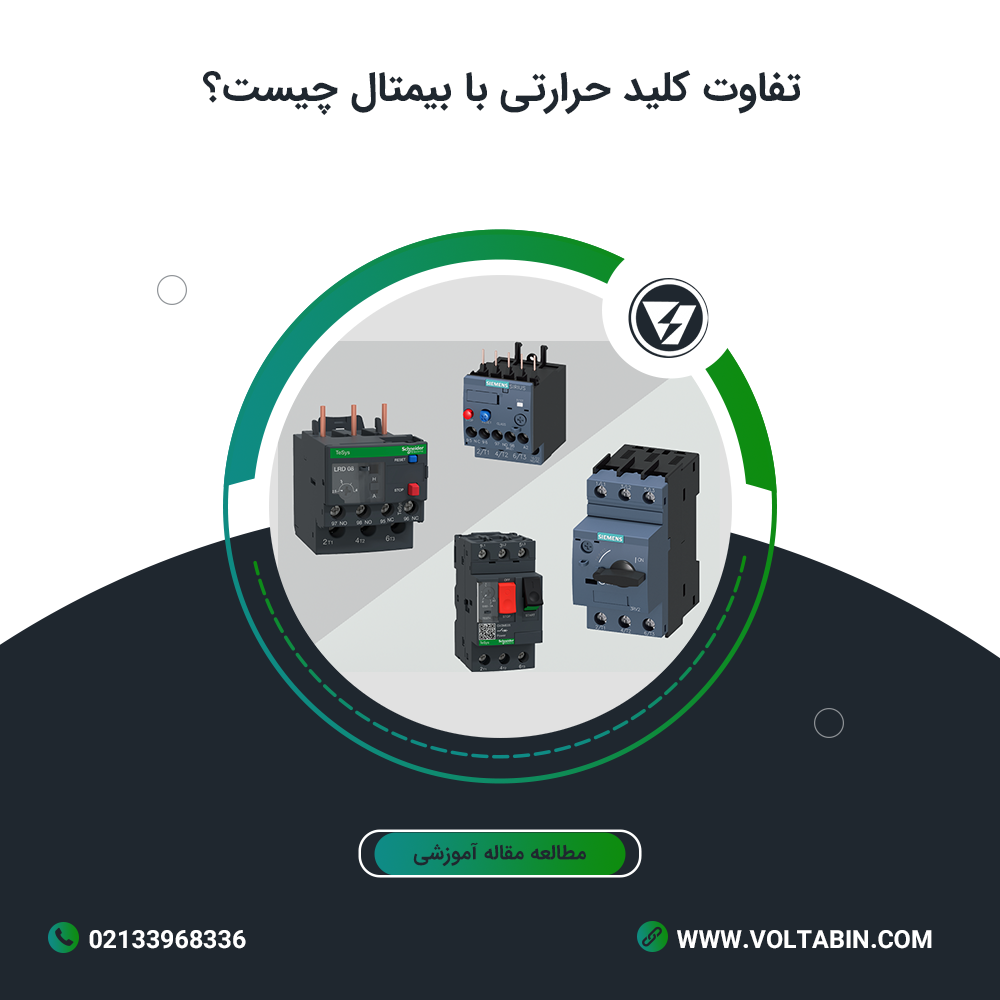

تفاوت کلید حرارتی با بیمتال چیست؟
- نوع حفاظت:
- کلید حرارتی: اضافه بار + اتصال کوتاه
- بیمتال: فقط اضافه بار
- نحوه نصب:
- کلید حرارتی: مستقل، بدون نیاز به فیوز یا کنتاکتور اضافی
- بیمتال: همیشه همراه با کنتاکتور و فیوز
- دقت و سرعت عملکرد:
- کلید حرارتی: سریعتر و جامعتر
- بیمتال: کندتر و محدود به اضافه بار
- قیمت:
- کلید حرارتی: بالاتر، اما با حفاظت کامل
- بیمتال: پایینتر، اقتصادی برای مدارهای ساده
مقایسه کلید حرارتی با بیمتال
انتخاب درست در پروژهها
انتخاب بین کلید حرارتی و بیمتال به شرایط پروژه بستگی دارد.
- در ساختمانها و پروژههای تجاری: معمولاً بیمتال همراه با کنتاکتور بهعنوان یک راهحل اقتصادی استفاده میشود.
- در کارخانجات و صنایع حساس: کلید حرارتی به دلیل حفاظت جامعتر و سرعت عمل بالاتر گزینهای مطمئنتر است.
- در سیستم های پمپاژ و سیستمهای تهویه: استفاده از کلید حرارتی توصیه میشود، زیرا این تجهیزات معمولاً با بار مکانیکی متغیر کار میکنند و نیاز به حفاظت در برابر اتصال کوتاه هم دارند.
برندهای برتر؛ زیمنس و اشنایدر الکتریک
زیمنس و اشنایدر الکتریک دو برند پیشرو جهانی در تجهیزات برق فشار ضعیف هستند.
- زیمنس: با سابقه بیش از ۱۷۰ سال، محصولات این برند آلمانی به کیفیت بالا، طول عمر زیاد و هماهنگی کامل بین اجزا معروف است.
- اشنایدر الکتریک: برند فرانسوی با تمرکز بر طراحی جمعوجور، نصب آسان و راهحلهای بهینه برای پروژههای کوچک و متوسط.
هر دو برند در ایران توسط شرکت ولتابین عرضه میشوند. این شرکت بهعنوان نمایندگی زیمنس و نمایندگی اشنایدر الکتریک در ایران، محصولات اصل و دارای ضمانت را ارائه میدهد.
شرکت ولتابین؛ نمایندگی رسمی زیمنس و اشنایدر در ایران
یکی از دغدغههای اصلی مهندسان و کارفرمایان در ایران، خرید تجهیزات اصل و مطمئن است. متأسفانه بازار پر از نمونههای تقلبی و بیکیفیت است. در این میان، شرکت ولتابین با ارائه محصولات اصلی زیمنس و اشنایدر الکتریک، خیال مشتریان را راحت کرده است.
مزایای خرید از ولتابین:
- تضمین اصالت کالا
- مشاوره فنی برای انتخاب تجهیز مناسب
- ارائه طیف کامل محصولات فشار ضعیف، از کلید حرارتی و بیمتال گرفته تا کنتاکتور و تابلو برق
- پشتیبانی پس از فروش
نتیجهگیری
- کلید حرارتی: انتخابی مناسب برای حفاظت کامل موتور در برابر اضافه بار و اتصال کوتاه.
- بیمتال: راهحلی اقتصادی برای حفاظت اضافه بار در مدار فرمان.
- زیمنس: بهترین گزینه برای پروژههای صنعتی بزرگ با نیاز به کیفیت و دوام بالا.
- اشنایدر: گزینهای عالی برای پروژههای کوچکتر، با نصب آسان و قیمت مناسب.
- ولتابین: نمایندگی رسمی این دو برند در ایران و بهترین راه برای خرید تجهیزات اصل.
در نهایت، انتخاب بین کلید حرارتی و بیمتال باید بر اساس نوع پروژه، حساسیت بار و بودجه انجام شود. اما آنچه مسلم است، استفاده از محصولات اصل زیمنس و اشنایدر از طریق شرکت ولتابین، تضمینکننده امنیت، دوام و کارایی سیستم خواهد بود.
