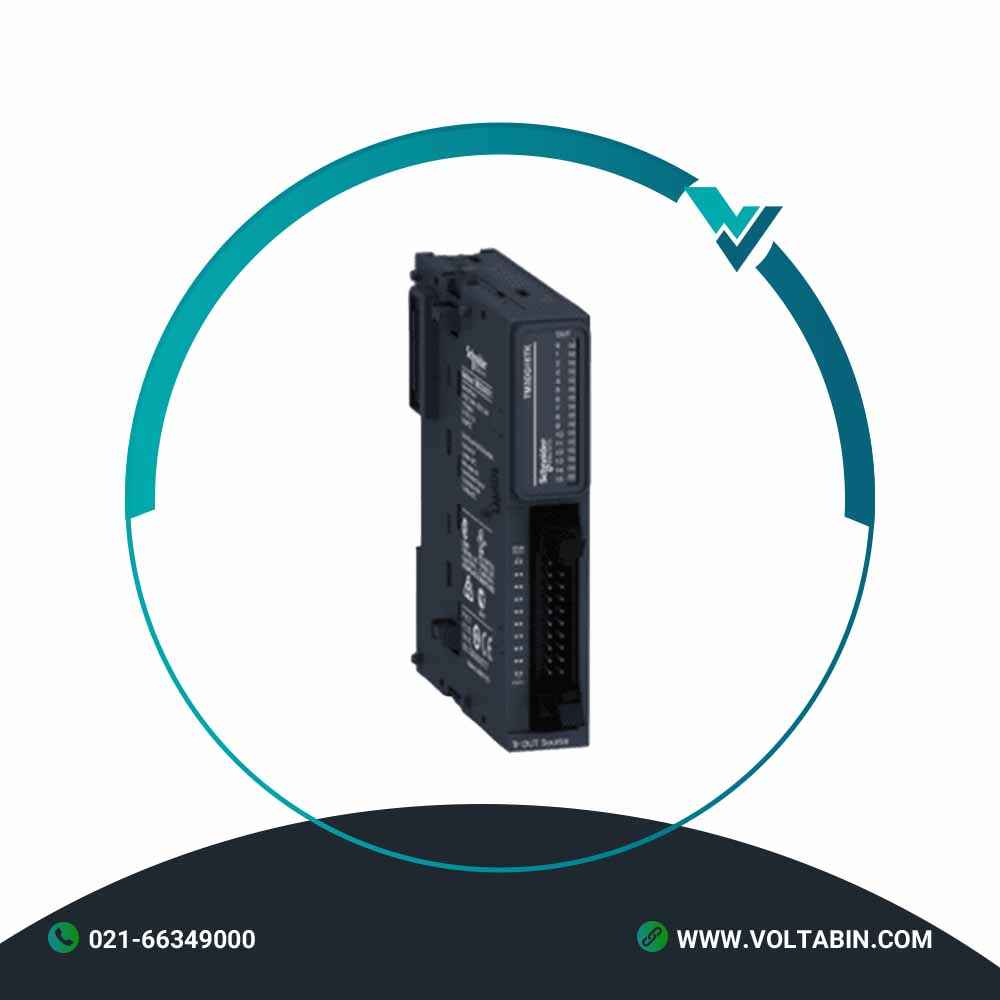

ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK
- Designed with a simple interlocking assembly mechanism
- Unshielded cable
- 1 LED per channel (green) for output status local signaling
- IP20 protection for harshest environments
- Wide range of operating temperature from -10°C to 55°C
ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK از سری Modicon TM3 شرکت اشنایدر الکتریک، یک ماژول توسعه دیجیتال با ۱۶ خروجی ترانزیستوری از نوع PNP و کانکتور HE10 است که برای گسترش نقاط خروجی کنترلرهای Modicon M221، M241، M251 و M262 طراحی شده است. TM3DQ16TK با مکانیزم اتصال Interlocking، سیگنال‌دهی LED مجزا برای هر کانال و حفاظت IP20، گزینه‌ای مطمئن برای محیط‌های صنعتی سخت و سیستم‌های اتوماسیون سرعت‌بالا است.
مشخصات فنی ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK
| مشخصه | مقدار |
|---|---|
| نام محصول | ماژول TM3DQ16TK |
| سری محصول | Modicon TM3 |
| نوع ماژول | ماژول خروجی دیجیتال |
| تعداد خروجی | ۱۶ عدد |
| نوع خروجی | ترانزیستوری PNP |
| نوع کانکتور | HE10 (کابل بدون شیلد) |
| کنترلرهای سازگار | Modicon M221، M241، M251، M262 |
| سیگنال‌دهی محلی | ۱ LED سبز به ازای هر کانال (نشانگر وضعیت خروجی) |
| درجه حفاظت | IP20 |
| دمای کاری | -۱۰ تا ۵۵ درجه سانتی‌گراد |
| مکانیزم اتصال | Interlocking (قفل‌شونده یکپارچه) |
| نوع کابل | بدون شیلد (Unshielded) |
| نرم‌افزار برنامه‌ریزی | EcoStruxure Machine Expert |
مزایای ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK
۱۶ خروجی ترانزیستوری PNP با کانکتور HE10
ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK با ۱۶ خروجی ترانزیستوری PNP و کانکتور HE10، اتصال سریع و مطمئن کابل‌های بدون شیلد را فراهم می‌کند. این طراحی نسبت به ترمینال‌های پیچی، سرعت سیم‌کشی را به طور قابل‌توجهی افزایش می‌دهد و خطای انسانی در نصب را کاهش می‌دهد.
LED وضعیت مجزا برای هر کانال
TM3DQ16TK به ازای هر یک از ۱۶ کانال خروجی، یک LED سبز مستقل دارد که وضعیت فعال یا غیرفعال بودن هر خروجی را به صورت لحظه‌ای نشان می‌دهد. این قابلیت عیب‌یابی سریع و راه‌اندازی آسان سیستم را ممکن می‌سازد.
حفاظت IP20 مناسب برای محیط‌های صنعتی
ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK با درجه حفاظت IP20 در برابر ورود اجسام جامد خارجی محافظت می‌شود و برای نصب در تابلوهای برق صنعتی در محیط‌های سخت مناسب است.
بازه دمایی گسترده -۱۰ تا ۵۵ درجه
TM3DQ16TK در دمای کاری -۱۰ تا ۵۵ درجه سانتی‌گراد عمل می‌کند و قابلیت استقرار در محیط‌های صنعتی با نوسانات دمایی بالا را دارد.
مکانیزم نصب Interlocking سریع و ایمن
مکانیزم قفل‌شونده Interlocking در ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK، نصب و جداسازی ماژول از ریل DIN را بدون ابزار تخصصی و در کمترین زمان ممکن می‌سازد.
یکپارچگی کامل با EcoStruxure Machine Expert
TM3DQ16TK به صورت کامل در نرم‌افزار EcoStruxure Machine Expert شناسایی، پیکربندی و برنامه‌ریزی می‌شود و فرآیند راه‌اندازی را ساده و یکپارچه نگه می‌دارد.
کاربردهای صنعتی ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK
ماشین‌آلات CNC و تراشکاری
فرمان‌دهی سریع به درایورهای سروو و استپر در ماشین‌آلات CNC با استفاده از ۱۶ خروجی ترانزیستوری سرعت‌بالای TM3DQ16TK.
خطوط بسته‌بندی با سرعت بالا
کنترل تجهیزات سرعت‌بالا مانند شمارنده‌ها، سیستم‌های تزریق و اکچویتورهای DC که نیاز به زمان پاسخ کوتاه دارند.
خطوط مونتاژ و رباتیک
فرمان‌دهی به رله‌های سالیدستیت، سنسورها و اکچویتورهای سریع در خطوط مونتاژ خودکار و سیستم‌های رباتیک با ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK.
صنایع غذایی و دارویی
کنترل شیرهای برقی DC، پمپ‌ها و تجهیزات دوزینگ دقیق در فرآیندهای تولید مواد غذایی و دارویی.
سیستم‌های کنوایر و جابجایی مواد
فرمان‌دهی دقیق به درایوهای کنوایر، سیستم‌های مرتب‌سازی و انتقال مواد در انبارها و مراکز لجستیک.
اتوماسیون ساختمانی (BMS)
کنترل سیستم‌های روشنایی، تهویه و تجهیزات برقی DC در پروژه‌های هوشمندسازی ساختمان.
قیمت ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK
برای استعلام قیمت ماژول خروجی ترانزیستوری PNP اشنایدر مدل TM3DQ16TK و خرید آن، با کارشناسان ولتابین تماس حاصل فرمایید.
