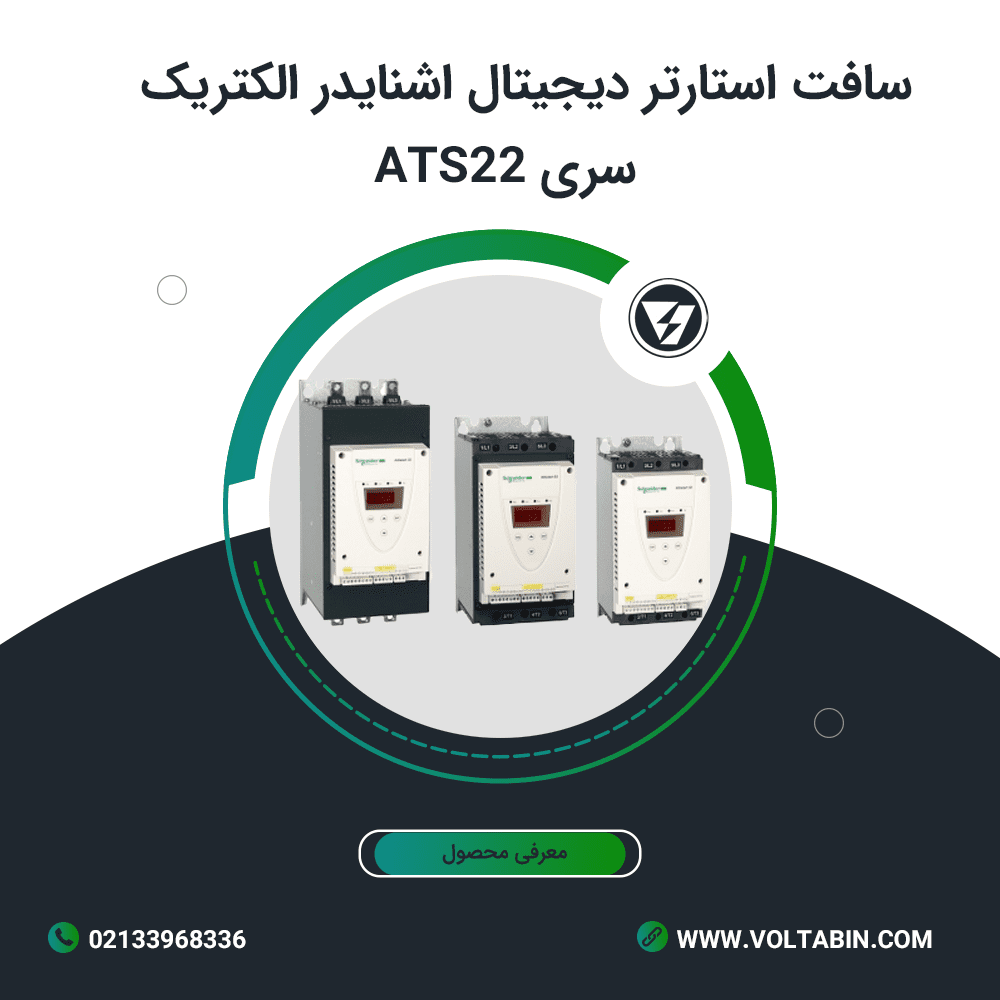

سافت استارتر دیجیتال اشنایدر الکتریک سری ATS22 یک انتخاب حرفه ای برای کاربری های عمومی است که از آن در فرآیندهای سبک و سنگین میتوان استفاده کرد.

چرا راه انداز نرم ATS22 را انتخاب کنیم؟

راه انداز نرم (Soft Starter) ATS22 یک محصول کارآمد از شرکت معتبر اشنایدر الکتریک است. شرکت اشنایدر الکتریک (Schneider Electric) یک شرکت چندملیتی فرانسوی است که در زمینه مدیریت انرژی و اتوماسیون دیجیتال فعالیت می‌کند. این شرکت با بیش از 180 سال سابقه، به عنوان یکی از پیشگامان جهانی در ارائه راهکارهای هوشمند برای صنایع، زیرساخت‌ها، مراکز داده، ساختمان‌ها و خانه‌های هوشمند شناخته می‌شود.

بررسی مشخصات فنی سافت استارتر دیجیتال ATS22 اشنایدر الکتریک

سافت استارتر ATS22 اشنایدر یک سافت استارتر دیجیتال 3 فاز کنترل است که بای پس داخلی دارد (وجود بای پس داخلی در سافت استارتر هزینه های جانبی نظیر لزوم استفاده از کنتاکتور بای پس را کاهش میدهد).

شما میتوانید با این سافت استارتر الکتروموتورهایی که ولتاژشان سه فاز 230 ولت ، سه فاز 400 ولت و سه فاز 440 ولت هست را راه اندازی کنید.

راه انداز نرم ATS22 اشنایدر قابلیت تحمل 350 درصد اضافه بار را در مدت 20 ثانیه دارد، و از این رو گزینه ای ایده آل برای راه اندازی بارهای گشتاور متغییر نظیر پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله هاست. میتوان از سافت استارتر ATS22 برای راه اندازی بارهای گشتاور ثابت با آمپرهای راه اندازی کم نیز استفاده کرد.

راهنمای انتخاب سافت استارتر ATS22 اشنایدر

این سافت استارتر از رنج توانی 7.5kW تا 315kW با سطح ولتاژ 400 ولت تولید میشود و ما در ولتابین (نمایندگی اشنایدر) تمامی رنج توان ها را موجود داریم. در جدول زیر میتوانید رنج توانی و کد فنی سافت استارتر ATS22 را به تفکیک مشاهده کنید:

ردیفولتاژ تغدیهولتاژ کاریتوانکد فنی
1230 ولت230 ولت4 کیلوواتATS22D17Q
400 ولت7.5 کیلووات
440 ولت7.5 کیلووات
2230 ولت230 ولت7.5 کیلوواتATS22D32Q
400 ولت15 کیلووات
440 ولت15 کیلووات
3230 ولت230 ولت11 کیلوواتATS22D47Q
400 ولت22 کیلووات
440 ولت22 کیلووات
4230 ولت230 ولت15 کیلوواتATS22D62Q
400 ولت30 کیلووات
440 ولت30 کیلووات
5230 ولت230 ولت18.5 کیلوواتATS22D75Q
400 ولت37 کیلووات
440 ولت37 کیلووات
6230 ولت230 ولت22 کیلوواتATS22D88Q
400 ولت45 کیلووات
440 ولت45 کیلووات
7230 ولت230 ولت30 کیلوواتATS22C11Q
400 ولت55 کیلووات
440 ولت55 کیلووات
8230 ولت230 ولت37 کیلوواتATS22C14Q
400 ولت75 کیلووات
440 ولت75 کیلووات
9230 ولت230 ولت45 کیلوواتATS22C17Q
400 ولت90 کیلووات
440 ولت90 کیلووات
10230 ولت230 ولت55 کیلوواتATS22C21Q
400 ولت110 کیلووات
440 ولت110 کیلووات
11230 ولت230 ولت75 کیلوواتATS22C25Q
400 ولت132 کیلووات
440 ولت132 کیلووات
12230 ولت230 ولت90 کیلوواتATS22C32Q
400 ولت160 کیلووات
440 ولت160 کیلووات
13230 ولت230 ولت110 کیلوواتATS22C41Q
400 ولت220 کیلووات
440 ولت220 کیلووات
14230 ولت230 ولت132 کیلوواتATS22C48Q
400 ولت250 کیلووات
440 ولت250 کیلووات
15230 ولت230 ولت160 کیلوواتATS22C59Q
400 ولت315 کیلووات
440 ولت355 کیلووات

راهنمای انتخاب توان سافت استارتر ATS22 اشنایدر در مد INSIDE DELTA (مد مثلث داخلی)

سافت استارتر ATS22 از مود INSIDE DELTA پشتیبانی میکند و شما میتوانید سافت استارتر توان پایین تر تهیه کنید و آن را به صورت INSIDE DELTA راه اندازی کنید. بصورت کلی برای انتخاب ظرفیت توانی مناسب برای مد مثلث داخلی (Inside Delta) باید جریان نامی الکتروموتور خود را بر 3√ تقسیم کنید (In /√3) و متناسب با جریان به دست آمده رنج سافت استارتر خود را انتخاب نمایید.
برای مثال نحوه انتخاب soft starter Altistar22 را برای یک االکتروموتور 22kw را بررسی میکنیم:

بررسی فنی و تخصصی سافت استارتر ATS22 اشنایدر + راهنمای خرید و لیست قیمت

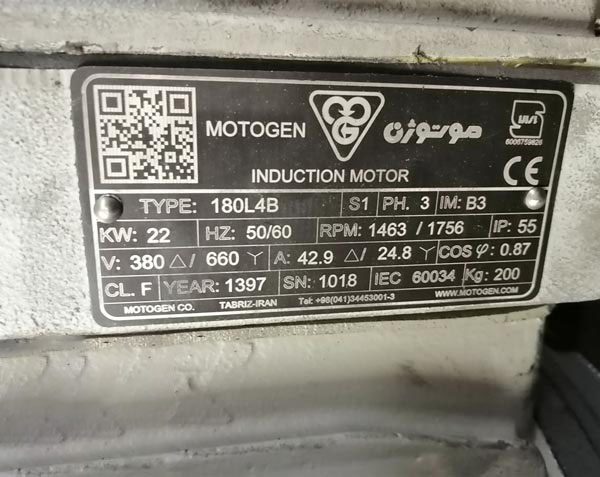

همانطور که در پلاک این الکتروموتور مشخص است، جریان نامی این موتور در ولتاژ نامی 380 ولت، برابر 42.9A است.
برای محاسبه جریان مورد نیاز برای انتخاب سافت استارتر به صورت زیر عمل میکنیم:



      • ابتدا باید جریان نامی الکتروموتور را بر 3√ تقسیم کنیم تا جریان عبوری از سافت استارتر ATS22 در حالت مثلث را بدست آوریم:

    محاسبه جریان سافت استارتر در مد inside delta

    حال با توجه به جدول زیر و ستون جریان نامی سافت استارتر، کد فنی سافت استارتر ATS22 را انتخاب میکنیم (توجه به این نکته ضروریست که رنج جریان نامی سافت استارتر باید بزرگتر یا مساوی جریان محاسبه شده باشد و شما مجاز به انتخاب جریان پایین تر نیستید).
    با توجه به توضیحات فوق سافت استارتر مناسب برای الکتروموتور 22 کیلووات ما ATS22D32Q با جریان نامی 32A است.

    موتورسافت استارتر 230/440 ولت – 50/60Hz
    توان نامی موتورجریان خط (موتور FLA)جریان نامی تنظیمی
    (I line/√3)    		جریان نامی سافت استارترکد فنی سافت استارتر
    230 ولت400 ولت440 ولت
    kWkWkWAAA
    5.511152514.417ATS22D17Q
    1122224827.732ATS22D32Q
    18.545457040.447ATS22D47Q
    2255559353.762ATS22D62Q
    30557511264.775ATS22D75Q
    37757513276.288ATS22D88Q
    45909016595.3110ATS22C11Q
    55110110210121.2140ATS22C14Q
    15132132255147.2170ATS22C17Q
    90160160315181.9210ATS22C21Q
    110220220375216.5250ATS22C25Q
    132250250480277.1320ATS22C32Q
    160315355615355.1410ATS22C41Q
    220355400720415.7480ATS22C48Q
    250400500885511.0590ATS22C59Q

    امکانات ارتباطی راه انداز نرم ATS22

    سافت استارتر ATS22 بصورت پیش فرض از شبکه مدباس RTU پشتیبانی میکند و به راحتی میتوانید آن را با سایر تجهیزاتتان شبکه کنید. علاوه بر این شما میتوانید سافت استارتر دیجیتال ATS22 را از طریق نرم افزار اختصاصی SoMove اشنایدر برنامه ریزی کنید و بصورت آنلاین وضعیت سافت استارتر را مانیتور کنید. از امکانات و مزایای ارتباط با نرم افزار SoMove میتوان به امکان بکاپ گیری از پارامترها و انتقال ساده آنها به سافت استارتر اشاره کرد.

    ورودی ها و خروجی های سافت استارتر ATS22 اشنایدر الکتریک

    سافت استارتر دیجیتال اشنایدر الکتریک سری ATS22 دارای 3 ورودی دیجیتال، 2 خروجی دیجیتال رله ای قابل برنامه ریزی و یک ورودی PTC است که شما میتوانید سنسور های دمایی را که روی الکتروموتور نصب کردید را به ورودی این سافت استارتر سیم بندی کنید تا از موتور شما در برابر اضافه دما محافظت کند.

    قابلیت های حفاظتی سافت استارتر دیجیتال ATS22 اشنایدر

    SoftStarter ATS22 در بحث حفاظتی حرف های زیادی برای گفتن دارد و پکیج حفاظتی این سافت استارتر کامل است. از مهمترین قابلیت های حفاظتی این سافت استارتر میتوان به موارد زیر اشاره کرد:



        • حفاظت قطع فاز ورودی

        • حفاظت قطع فاز خروجی

        • UNDER VOLTAGE

        • حفاظت در برابر اضافه جریان

        • اتصال کوتاه در خروجی

        • حفاظت حرارتی موتور

        • حفاظت حرارتی از اجزای داخلی سافت استارتر

        • تشخیص توالی فاز

        • حفاظت در برابر کم باری

      لیست قیمت سافت استارتر ATS22

      سافت استارتر دیجیتال ATS22 اشنایدر الکتریک یک سافت استارتر مناسب برای کاربری های سبک و متوسط است و در کنار امکانات و کیفیت خوبی که دارد، قیمت بسیار رقابتی نسبت به سایر سافت استارترهای دیجیتال نظیر ATS48 از برند اشنایدر الکتریک، سافت استارتر دیجیتال زیمنس سری 3RW55 و حتی سری PSTX از برند ABB دارد.

      برای اطلاع از قیمت بروز سافت استارتر ATS22 می‌توانید با کارشناسان فروش ما در نمایندگی اشنایدر الکتریک تماس بگیرید.

      تصویرکد فنی (شناسه محصول)نام محصولقیمتقیمت
      سافت استارتر دیجیتال 7.5 کیلووات 10 اسب اشنایدر سری ATS22 ATS22D17Q ATS22D17Q سافت استارتر دیجیتال 7.5 کیلووات 10 اسب اشنایدر سری ATS22 ATS22D17Q 49,100,000 تومان
      سافت استارتر دیجیتال 15 کیلووات 20 اسب اشنایدر سری ATS22 ATS22D32Q ATS22D32Q سافت استارتر دیجیتال 15 کیلووات 20 اسب اشنایدر سری ATS22 ATS22D32Q 53,500,000 تومان
      سافت استارتر دیجیتال 22 کیلووات 30 اسب اشنایدر سری ATS22 ATS22D47Q ATS22D47Q سافت استارتر دیجیتال 22 کیلووات 30 اسب اشنایدر سری ATS22 ATS22D47Q 57,900,000 تومان
      سافت استارتر دیجیتال 30 کیلووات 40 اسب اشنایدر سری ATS22 ATS22D62Q ATS22D62Q سافت استارتر دیجیتال 30 کیلووات 40 اسب اشنایدر سری ATS22 ATS22D62Q 69,900,000 تومان
      سافت استارتر دیجیتال 37 کیلووات 50 اسب اشنایدر سری ATS22 ATS22D75Q ATS22D75Q سافت استارتر دیجیتال 37 کیلووات 50 اسب اشنایدر سری ATS22 ATS22D75Q 76,400,000 تومان
      سافت استارتر دیجیتال 45 کیلووات 60 اسب اشنایدر سری ATS22 ATS22D88Q ATS22D88Q سافت استارتر دیجیتال 45 کیلووات 60 اسب اشنایدر سری ATS22 ATS22D88Q 80,800,000 تومان
      سافت استارتر دیجیتال 55 کیلووات 75 اسب اشنایدر سری ATS22 ATS22C11Q ATS22C11Q سافت استارتر دیجیتال 55 کیلووات 75 اسب اشنایدر سری ATS22 ATS22C11Q 120,100,000 تومان
      سافت استارتر دیجیتال 75 کیلووات 100 اسب اشنایدر سری ATS22 ATS22C14Q ATS22C14Q سافت استارتر دیجیتال 75 کیلووات 100 اسب اشنایدر سری ATS22 ATS22C14Q 144,100,000 تومان
      سافت استارتر دیجیتال 90 کیلووات 125 اسب اشنایدر سری ATS22 ATS22C17Q ATS22C17Q سافت استارتر دیجیتال 90 کیلووات 125 اسب اشنایدر سری ATS22 ATS22C17Q 183,500,000 تومان
      سافت استارتر دیجیتال 110 کیلووات 150 اسب اشنایدر سری ATS22 ATS22C21Q ATS22C21Q سافت استارتر دیجیتال 110 کیلووات 150 اسب اشنایدر سری ATS22 ATS22C21Q 225,000,000 تومان
      سافت استارتر دیجیتال 132 کیلووات 175 اسب اشنایدر سری ATS22 ATS22C25Q ATS22C25Q سافت استارتر دیجیتال 132 کیلووات 175 اسب اشنایدر سری ATS22 ATS22C25Q 234,800,000 تومان
      سافت استارتر دیجیتال 160 کیلووات 215 اسب اشنایدر سری ATS22 ATS22C32Q ATS22C32Q سافت استارتر دیجیتال 160 کیلووات 215 اسب اشنایدر سری ATS22 ATS22C32Q 297,000,000 تومان
      سافت استارتر دیجیتال 220 کیلووات 300 اسب اشنایدر سری ATS22 ATS22C41Q ATS22C41Q سافت استارتر دیجیتال 220 کیلووات 300 اسب اشنایدر سری ATS22 ATS22C41Q 376,700,000 تومان
      سافت استارتر دیجیتال 250 کیلووات 340 اسب اشنایدر سری ATS22 ATS22C48Q ATS22C48Q سافت استارتر دیجیتال 250 کیلووات 340 اسب اشنایدر سری ATS22 ATS22C48Q 943,200,000 تومان
      سافت استارتر دیجیتال 315 کیلووات 420 اسب اشنایدر سری ATS22 ATS22C59Q ATS22C59Q سافت استارتر دیجیتال 315 کیلووات 420 اسب اشنایدر سری ATS22 ATS22C59Q 517,600,000 تومان
      جدیدتر
      نحوه تست و عیب یابی درایو
      بازگشت به لیست
      قدیمی‌تر عیب یابی تابلو برق

      2 نظر در “بررسی فنی و تخصصی سافت استارتر ATS22 اشنایدر + راهنمای خرید و لیست قیمت”

      1. محمد اسدآبادی گفت:
        9 تیر, 1404 در 9:41 ق.ظ

        مقاله خوبی بود، لطفاً به قابلیت تحمل اضافه بار سافت استارتر ATS22 هم اشاره کنید.
        با تشکر

        پاسخ
        1. admin گفت:
          9 تیر, 1404 در 9:47 ق.ظ

          با سلام؛
          ممنون از حسن توجه شما، مقاله حتما بروزرسانی میشه.
          قابلیت تحمل اضافه بار در سافت استارتر ATS22 اشنایدر 120 درصد هستش که شما میتونید با تعیین کلاس های مختلف (Class10, Class20, Class30) به ترتیب از کلاس 10 برای سبک کار و کلاس 30 برای سنگین کار استفاده کنید که مدت زمان تحمل اضافه بار رو برای سافت استارتر تعیین میکنند.
