رله vamp

رله vamp

رله‌های حفاظتی Schneider Vamp توسط بزرگترین صنعت برق Schneider فرانسه تولید می‌شود. این شرکت بزرگ فرانسوی در سال 1836 تاسیس شد. این شرکت نه تنها در تولید تجهیزات الکتریکی، بلکه در زمینه تولید، توزیع و انتقال نیروی برق نیز فعال است و در رتبه 500 جهان قرار دارد.

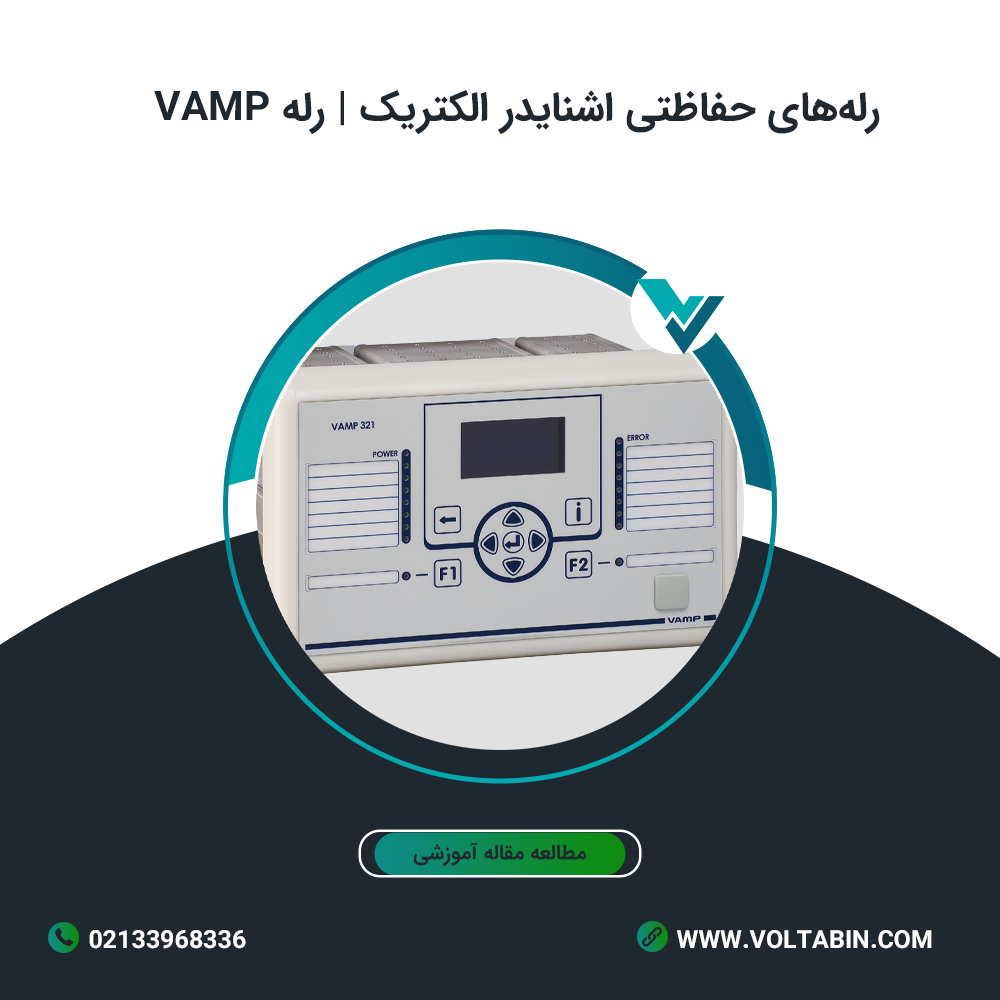

آشنایی با رله حفاظتی vamp اشنایدر

از رله به عنوان یک وسیله محافظ استفاده می‌شود. رله‌های حفاظتی vamp همانطور که از نام آن مشخص است برای جلوگیری از آسیب‌های احتمالی استفاده می‌شود. حفاظتی وسیله‌ای است که از یک وسیله الکتریکی محافظت می‌کند که با تغییر کمیت‌های الکتریکی یا فیزیکی تحریک شده و باعث اختلال در عملکرد دستگاه‌ها یا دستگاه‌های خاص می‌شود و دستگاه معیوب را از شبکه خارج می‌کند.

انواع رله حفاظتی

رله های اشنایدر شامل رله VAMP، رله  SEPAM و رله  MICOM هستند.

کارایی رله حفاظتی vamp اشنایدر

این رله حفاظتی با قطع مدار و روشن کردن سیم پیچ‌های محرک شروع به باز کردن کلید برق می‌کند. رله‌ها می‌توانند اجزای معیوب را از شبکه حذف کنند. مزیت این کار این است که قطعه معیوب مستقل از سایر قطعات به کار خود ادامه می‌دهد.

دسته بندی رله حفاظتی vamp براساس اتصال به شبکه

این رله‌ها به دو دسته تقسیم می‌شوند: رله‌های حفاظتی اولیه و رله‌های حفاظت ثانویه. سیم پیچ‌های این رله‌های حفاظتی در مدارهای مختلفی قرار دارند.

  • رله حفاظتی اولیه: ترانسفورماتور جریان یا سیم پیچ تحریک بدون ولتاژ این نوع رله مستقیماً در مدار قرار می‌گیرد.
  • رله حفاظتی ثانویه: در این نوع رله، سیم پیچ تحریک شده توسط ترانسفورماتور جریان یا سیم پیچ ثانویه ولتاژ شبکه تغذیه می‌شود که از آن محافظت می‌کند.

رله حفاظتی vamp اشنایدر سری 40

رله VAMP 40 یک مدل کامل برای محافظت از فیدرها، موتورها و بانک های خازنی می باشد. رله VAMP 40 دارای سخت افزار ثابت بوده و یک دستگاه استاندارد و کاربر پسند است اما به دلیل ابعاد کوچک و ابعاد بهینه، این رله حفاظتی برای بسیاری از تابلوهای جمع و جور مناسب است. VAMP 40 عملکرد بسیار بیشتری نسبت به رله‌های حفاظتی استاندارد، از اندازه‌گیری مدار اولیه و نظارت تا عملکرد ارتباطی، در اختیار کاربران قرار می‌دهد.

از رله های VAMP 40 برای محافظت از خطوط انتقال هوایی، فیدرها، موتورها، بانک های خازنی و راکتورها در شبکه های توزیع استفاده می شود. این رله مجموعه ای از پروتکل های ارتباطی استاندارد را پشتیبانی می کند و همچنین می تواند از کارت های آشکارساز قوس پشتیبانی کند.

مزایا:

اندازه‌گیری جامع

رله‌های حفاظتی VAMP سری VAMP 40 اشنایدر شامل جریان فاز و جریان باقیمانده، ولتاژ فاز، خط و باقیمانده، فرکانس، عدم تعادل جریان، حداکثر ابعاد، جریان توالی منفی، توان اکتیو و راکتیو و انرژی اولیه می‌باشد.

تجزیه و تحلیل کیفیت توان

تجزیه و تحلیل کیفیت توان شامل نظارت بر هارمونیک‌ها تا 15 درجه، محاسبه مقادیر THD برای ولتاژ و جریان، و نظارت بر افت ولتاژ است.

ثبت رویداد

به دنبال رخ دادن خطا، رله یک گزارش خطا شامل 200 گزارش رویداد با مقادیر خطا و نمودارهای خطا را ثبت می‌کند.

آشکارساز قوس بسیار سریع

قابلیت‌های منحصر به فرد تشخیص قوس، بعد جدیدی به ایمنی کلی پایه‌ها می‌بخشد و قابلیت اطمینان سیستم‌های حفاظت و کنترل را بهبود می‌بخشد.

طیف گسترده‌ای از پروتکل‌های ارتباطی

رله‌های VAMP40 پروتکل‌های ارتباطی مختلفی را در نظر می‌گیرند. این پروتکل‌ها شامل IEC 60870-5-101، IEC 60870-5-103، Modbus TCP، Modbus RTU، Profibus DP، TCP/IP، SPA Bus، DNP 3.0 و IEC 61850 می‌باشد.

کاربر پسند

نرم‌افزار رایگان VAMPSET پیکربندی، راه اندازی و فرآیند عملیاتی دستگاه را ساده می‌کند تا نیازهای حفاظتی و کنترلی شما را به طور کامل برآورده کند و با محدوده ولتاژ 19 تا 265 ولت ac/dc، 50/60 هرتز، منبع تغذیه مالچ‌دار دستگاه نصب آن را در هر پست یا محیطی آسان می‌کند.

رله حفاظتی vamp 57

رله حفاظتی VAMP57 یک رله چند منظوره برای محافظت از فیدر و موتور است. رله‌های مدیریت فیدر VAMP 57 برای رفع نیازهای اساسی حوزه حفاظتی کاربردهای صنعتی طراحی و توسعه یافته‌اند. طراحی مقرون به صرفه و انعطاف‌پذیر VAMP 57 بهترین گزینه‌ها را برای انواع برنامه‌های حفاظتی ارائه می‌دهد.

حفاظت عالی:

رله‌های حفاظتی VAMP سری VAMP 57 اشنایدر بر اساس یک مفهوم فنی اثبات شده در همکاری نزدیک با مشتریان ساخته شده‌اند. محصولات VAMP با در نظر گرفتن سهولت استفاده طراحی شده‌اند. این ویژگی بیش از پیش در گزارش‌های مشتریان اشنایدر آشکار می‌شود. رله‌های حفاظتی VAMP 57 برای رفع نیازهای اساسی حوزه حفاظتی کاربردهای صنعتی طراحی و توسعه یافته‌اند. VAMP 57 ویژگی‌های حفاظتی پیشرفته‌ای مانند حفاظت از خطای زمین جهت محافظت از فیدر و موتور را ارائه می‌کند.

رله حفاظتی vamp 57 در یک نگاه

سخت افزار قدرتمند

  • ارتباطات مبتنی بر اترنت، RS485 یا RS232 انتخاب شده توسط کاربر
  • برای شرایط سخت صنعتی طراحی شده است
  • صرفه جویی در هزینه های ساخت و ساز با استفاده از تکنولوژی رایج
  • واحد پردازش قدرتمند که از IEC61850 پشتیبانی می کند
  • انطباق با طرح های حفاظتی مختلف که به چهار گروه هماهنگ کننده بستگی دارد

کاربر پسند و همه کاره

  • یک پلتفرم برنامه نویسی مشابه با سایر رله های Vamp
  • اتصال USB نوع B معمولی برای تنظیم نرم افزار از طریق رایانه
  • آخرین رابط کاربری
  • صفحه نمایش LCD برای هشدارها و رویدادها
  • یک نمودار تک خطی حاوی کنترل ها، نشانگرها و اندازه گیری های آنی را نمایش می دهد
  • سوئیچ ها و LED های قابل برنامه ریزی
  • سوئیچ شکن
اندازه گیری:

جریان فاز و جریان باقیمانده رله حفاظتی VAMP57، ولتاژ فاز، خط و باقیمانده، فرکانس، عدم تعادل جریان، حداکثر ابعاد، جریان توالی منفی، توان ظاهری، توان فعال و منفی، COS فی، ضریب توان، موقعیت هایی شامل خطاهای اندازه‌گیری متعددی را ارائه می‌کند.

رله حفاظتی vamp 255

رله‌های حفاظتی VAMP سری Schneider VAMP255، گزینه خوبی برای حفاظت دقیق از خطوط انتقال هوایی، فیدرها، موتورها، بانک‌های خازنی و باسبارها شبکه توزیع هستند. علاوه بر این، رله‌ها انواع مختلفی از عملکردهای کنترل، نظارت و اندازه‌گیری را ارائه می‌دهند که آن‌ها را به یک کنترل‌کننده کامل برای سیستم‌های قدرت تبدیل می‌کند. این رله مجموعه‌ای از پروتکل‌های ارتباطی استاندارد را پشتیبانی می‌کند و همچنین می‌تواند از کارت‌های آشکارساز قوس پشتیبانی کند.

ویژگی های اصلی:

حفاظت کامل

رله‌های حفاظتی VAMP255 تمام حفاظتی را که برای انواع کاربردهای سیستم توزیع، از جمله خطوط انتقال هوایی، فیدرها، موتورها، بانک‌های خازنی و شینه‌ها نیاز دارید، فراهم می‌کنند.

کنترل کامل

قابلیت های کنترل کامل سوئیچگیرها شامل نظراتی که در مورد وضعیت شش دستگاه برای کنترل محلی و از راه دور و همچنین وضعیت دو دستگاه دیگر است.

اندازه گیری کامل

رله حفاظتی VAMP سری Schneider VAMP 255سر0054 شامل جریان فاز و جریان باقیمانده، ولتاژ فاز، خط و باقیمانده، فرکانس، نامتعادل جریان، حداکثر تقاضا، جریان توالی منفی، توان ظاهری، توان اکتیو و راکتیو، ضریب اندازه گیری COS phi، تعداد قابل توجهی از COS توان، محل خطا، ولتاژ ترتیبی و انرژی با توجه به جهت اولیه.

تجزیه و تحلیل کیفیت توان

تجزیه و تحلیل کیفیت توان شامل نظارت بر هارمونیک ها تا 15 درجه، محاسبه مقادیر THD برای ولتاژ و جریان، و نظارت بر افت ولتاژ است.

محل خطا

ویژگی تشخیص عیب داخلی نشانگر فاصله خطا برای اتصال کوتاه در شبکه توزیع با هر نوع سیستم اتصال به زمین برای این رله ارائه می کند.

آشکارساز قوس بسیار سریع

ویژگی منحصر به فرد تشخیص قوس که ایمنی افراد، دستگاه ها، سوئیچ ها و شست را تا حد زیادی بهبود می بخشد.

طیف گسترده ای از پروتکل های ارتباطی

رله های VAMP40 پروتکل های ارتباطی مختلفی را در نظر می گیرند. این پروتکل ها شامل IEC 60870-5-101، IEC 60870-5-103، Modbus TCP، Modbus RTU، Profibus DP، TCP/IP، SPA Bus، DNP3.0 و IEC61850، DeviceNet یا اترنت / IP
